Как правильно сделать дренаж участка?

Отведение лишней влаги может понадобиться при небольшой глубине залегания грунтовых вод. После выпадения осадков их уровень поднимается. Это приводит к следующим последствиям:

• подтоплению подвалов;
• разрушению фундаментов;
• образованию луж на участке;
• вымыванию почвы.

Дренажную систему изготавливают на этапе проектирования зданий и сооружений. Уровень залегания грунтовых вод определяют, пробурив по периметру участка несколько скважин глубиной 2 м. Лишняя влага соберется в скважинах. Работы проводят в весеннее время. Так удастся выявить минимальную глубину залегания.

Потребность в отведении воды возникает, если участок находится на почве с высоким содержанием глины. После выпадения атмосферных осадков жидкость скапливается на поверхности. Если сделать дренаж участка, жидкость будет стекать в специально отведенное место.

Выбор типа и категории дренажа

Водоотводная система на территории загородной территории бывает закрытой и открытой. Последний вариант подходит для отведения вод прошедшего дождя и таяния снега. Не менее популярен закрытый и засыпной дренаж. Все они описаны подробно.

Открытый тип

Для обустройства открытого дренажа территорию потребуется окапать по определенному периметру специальными небольшими канавами, которые имеют скошенные края примерно на 30 градусов. Общая глубина таких канав должна быть примерно 0,7 метра, ширина составляет 0,5 метров.

Уклон в данном случае должен соблюдаться в обязательном порядке. Если территория загородная территория расположена на определенном склоне, оптимально, чтобы ров был расположен поперек такого склона. Это поможет перехватить стекающую жидкость. При этом течение направлено в общий канал, причем сразу не с одного участка.

Открытая форма качественной отводящей воду система удобная и простая. Рвы в данном случае можно выполнить примерно также по глубине, но на дно укладываются выполненные из пластика или прочного бетона лотки и сверху закрытые. Перед проведением укладки их на дно, предварительно требуется насыпать стандартный песок в объеме до 10 см. Одновременно с этим потребуется установить специальные пескоулавливатели, то есть емкости из пластика, задерживающие песок и иной мусор.

Важно! Время от времени такие лотки требуется прочищать, чтобы избежать заливания

Закрытый или скрытый дренаж

Подобный вид применяется уже для эффективного отвода жидкости. Траншеи и небольшие рвы выкапываются на общую глубину немного ниже уровня того участка, где почва промерзает. Они также выполняются с соблюдением нужного уклона. В вырытые канавы осуществляется укладка дренажных труб, посредством которых вода будет отводиться к водосточному колодцу.

Есть несколько основных правил относительно того, как обустроить закрытую форму системы:

1. Подобная система делается вокруг дома, что поможет эффективно отвести влагу от фундамента.
2. Если территория загородного участка находится в низине, стоит проложить дренажные трубы.
3. Перед выкапыванием обязательно нужно определить особенности участка, его уклон и рельеф. Сделать это можно при помощи специальных инструментов, а также чисто на визуальном уровне, например, наблюдая, куда стекает поверхностная вода.

Важно! В процессе сооружения дренажной системы, у многих появляется желание вывести в установленные трубы и разные стоки, идущие с крыши. Это ошибочные действия, через какое-то время дренажная система быстро переполнится, и перестанет выполнять свои основные функции. оптимальным вариантом будет проведение труб с одновременным выводом их в колодец.

После проведенных работ стоит определить, выдержан ли нужный уклон. Для этого нужно просто залить в траншеи воду и просто потом понаблюдать за тем, куда она направляется. Если все было сделано грамотно, вода будет свободно протекать и не застаиваться.

Дренаж засыпной

Подобный вариант дренажа немного схож с выше описанным. Отличие заключается в том, что трубы в этой распространенной среди дачников ситуации не применяются вообще, но осуществляется засыпка канав молотым кирпичом или щебнем примерно до половины. Сверху же насыпается достаточно мелкий щебень, а сверху выкладывается дерн.

Такого плана дренажная система обычно очень быстро заиливается. Оградиться от данной неприятности можно просто постелив перед самой засыпкой небольшой слой из специального материала, например, геотекстиля, который будет выполнять важную функцию фильтра. Материал идеально будет впитывать воду и одновременно с этим не пропустит мелкие частицы.

Это три основных варианта эффективной системы, среди которых большой популярностью пользуется именно закрытая форма водоотводящей системы. Ее обустройство и будет описано более подробно.

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

• Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
• На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
• Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

К сведению! Зная о том, как правильно делать дренаж вокруг участка и на его территории с близким залеганием грунтовых вод, можно избежать серьезных проблем, связанных с переизбытком влаги.

При высоком УГВ дренажная система принимает древовидный вид

Статья по теме:

Септик для дачи с высоким УГВ. В отдельном материале представлена информация по устройству септиков при высоком УГВ, монтажу и правилам эксплуатации.

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Статья по теме:

Дренажная система вокруг дома. Устройство дренажа, нюансы проведения монтажных работ и полезные рекомендации в специальной публикации нашего онлайн-журнала.

Устройство дренажа на участке своими руками

Если вы решили сделать своими руками дренаж на участке, потребуется выполнить следующее:

• выбрать вид дренажа, исходя из целей его обустройства;
• исследовать рельеф участка, определить место скопления большого количества воды, а также уровень грунтовых вод;
• разработать схему дренажа участка, отметив места расположения траншей или дренажных труб;

Схема дренажа участка

Так выглядят смотровые колодцы

Основная ошибка организации дренажа

Главным недочетом обустройства дренажа на дачном участке является плохое проектирование или вовсе его отсутствие. Вместе с тем необходимо четко понимать, как и в каком объеме будут установлены те же дренажные трубы. В этом случае требуется анализ участка, включающий в себя изучение залегания и поведения грунтовых вод.

Самое пагубное воздействие вода обычно оказывает на фундамент сооружений, потому стоит уделить внимание проектированию дренажа еще на этапе строительства дома. Например, может понадобиться возведение еще одного подвала в качестве барьера на пути грунтовых вод.

Комплектующие для дренажных систем

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

• бетон;
• бетон с полимерным наполнителем;
• пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы. Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Создание пристенного дренажа

Создание пристенной дренажной системы состоит из нескольких основных этапов:

1. Формирование геотекстильной оболочки, засыпка траншеи песком.
2. Установка поворотных колодцев.
3. Новый слой геотекстиля, засыпка гравием.
4. Установка труб, засыпка гравием, сворачивание геотекстиля, засыпка верхним слоем грунта.
5. Подготовка котлована.

Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.

Подготовка оболочки фундамента

Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.

Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.

Установка поворотных колодцев и труб

В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.

Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.

Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.

С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.

Подготовка котлована

На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.

Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.

Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.

Фильтрующие и накопительные колодцы

При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.

Вариант 1. С дренажными колодцами

Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.

Примечание! В разветвлённых системах больших участков вода, которая не успеет впитаться в грунт в маленьких колодцах, может самотёком попадать в общий коллектор, в который сливаются и бытовые канализационные отходы. А оттуда, как на картинке снизу, она уже будет перебрасываться на фильтрационное поле.

Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.

На заметку! Такой колодец можно не закрывать крышкой, а заполнить доверху битым глиняным кирпичом или бутом и сверху просто уложить дёрн. Подобные сооружения очень эффективны на глинистых почвах, которые для недопущения заболачивания не рекомендуется глубоко перепахивать.

Цены на популярные модели дренажных колодцев

Вариант 2. С накопителем

Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.

• Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
• В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.

• Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
• В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.

Цены на модельный ряд электрических погружных насосов

Видео – Советы и рекомендации

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Как обводняется грунт

Чтобы сделать правильный дренаж участка самостоятельно, необходимо предварительно изучить, как обводняется грунт. К обводнению приводят следующие процессы:

• Быстрая застройка территории – в особенности, если это ранее нетронутый участок. При интенсивном заполнении грунтовые воды начинают движение.
• Наличие нерегулируемого поверхностного стока.
• Утечка воды из каких-либо коммуникаций, что нередко является следствием неправильной установки системы для отвода стоков.
• Нарушение динамики движения подземных вод, что влечет резкое повышение уровня.

В результате обводнение приводит к изменению состава грунта, структуры и физико-механических свойств. Происходит постепенное набухание глинистых грунтов, увеличивается коррозионная активность, отмечается естественное размокание земли с продолжительным осушением или вовсе его отсутствием. В результате трубы для дренажа на поврежденном участке невозможно установить в соответствии с планом.

Подземный дренаж участка

Чтобы трубы для дренажа участка не пострадали во время зимних морозов, глубина их пролегания должна превышать глубину промерзания земли. Иначе закрытая дренажная система прослужит всего пару лет, после чего трубы придется менять.

Глубина промерзания земли зависит от региона и местоположения участка. Рельеф поверхности земли для подземного дренажа не играет никакой роли. Главное — обеспечить равномерный уклон дренажных труб в сторону места сброса воды.

Для организации подземного дренирования земли используют особые перфорированные дренажные трубы. Рассмотрим, как сделать дренаж на участке с их помощью.

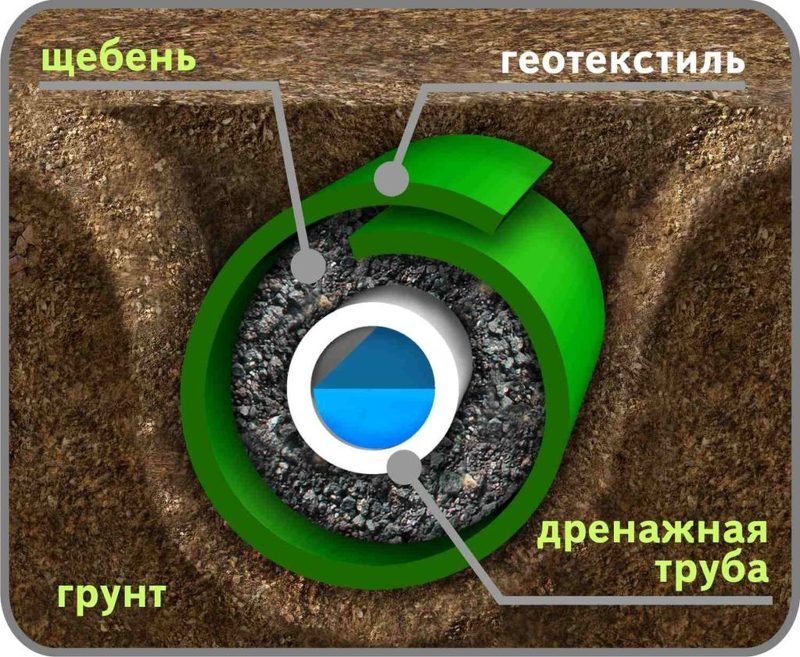

Порядок укладки дренажных труб следующий:

• выкапывается дренажная канава с глубиной дна на 20 см ниже глубины пролегания трубы;
• на дно укладывает геотекстиль плотностью 60-100 г/кв.м;
• на текстиль насыпается 20 см слой мелкого щебня;
• поверх щебня укладывается труба и сверху снова засыпается щебнем;
• края геотекстиля заворачиваются внахлест так, чтобы щебень оказался внутри текстильного рукава.

Подземная дренажная система своими руками

В местах пересечения отдельных веток обустраиваются смотровые колодцы. Эти элементы необходимы для поддержания дренажной системы в работоспособном состоянии на протяжении длительного периода времени. Через смотровые колодцы один раз в год или по необходимости производится механическая и гидравлическая очистка труб от песка, ила и намытой грязи.

Необходима максимальная герметизация соединений

Обращаем внимание на тщательность герметизации соединений трубопровода. Места утечки воды быстро размываются и образуются подземные пустоты. А в момент весеннего таяния снега эти же места становятся источником засорения трубопровода.

Описанными методами решается вопрос, как сделать дренаж для отвода излишков воды из заболоченной почвы. Причем реализация не потребует заоблачных финансовых инвестиций и привлечения специальной мелиоративной техники. При желании и настойчивости результат не заставит себя долго ждать, ваша земля очень быстро восстановит свой потенциал и отблагодарит высокой урожайностью.
