Как закрепить лаги к фундаменту?

Как крепить лаги к фундаменту

Процесс крепления лаг к фундаменту

Выполнив монтаж фундамента дома того или иного вида можно приступать к установке перекрытий первого этажа. Их основой служат деревянные брусья или оцилиндрованные бревна, уложенные горизонтально непосредственно на основание дома. Выполнить такую работу своими руками возможно лишь после тщательного изучения всех особенностей процесса.

Балки как они есть

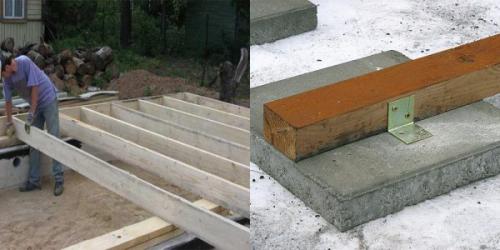

Крепление лаг к основанию дома
Крепление балок к ленточному фундаменту
Установка лаг на плитное основание
Монтаж лаг на пол

КРЕПЛЕНИЕ ЛАГ К ОСНОВАНИЮ ДОМА

Важным моментом является правильное крепление лаг к фундаменту дома. При этом обилие вариантов оснований требует определенных особенностей монтажа к каждому из них. Рассмотрим каждый конкретный случай отдельно.

КРЕПЛЕНИЕ БАЛОК К ЛЕНТОЧНОМУ ФУНДАМЕНТУ

Достаточно распространенным видом является ленточный железобетонный фундамент. Он представляет собой основание шириной до полуметра, поднятое над почвой на 0,4 – 1 метр. Не все начинающие строители знают, как крепить лаги к фундаменту такого типа. Существует два основных способа:

Первый из них предполагает монтаж бруса непосредственно на ленту основания дома. В этом случае работы по установке лаг совмещают с монтажом боковых стен дома. В зависимости от используемого материала каркаса лаги можно уложить, врезав их в брус или бревно, обложив кирпичом или блоками, сделав в них предварительные выемки по размеру деталей перекрытия. Данный вариант удобен, так как требует минимальной дополнительной подготовки.
Второй способ предполагает предварительную установку на ленточный фундамент обвязочных брусьев по всему периметру основания дома. В этом случае еще до заливки фундамента или непосредственно в процессе ее в бетон устанавливают анкерные фундаментные болты, выступающие над поверхностью на150 мм. После застывания и отверждения смеси на обвязочных брусьях размечают и сверлят отверстия в местах расположения оголовков резьбовых стержней. После укладки деревянные детали притягивают к основанию дома гайками с шайбами, утопив их в древесину. После этого может выполняться укладка лаг на фундамент пошаговая инструкция которой будет расположена ниже.

Независимо от выбранного варианта укладки бруса перекрытий, выполняться она должна с соблюдением ряда обязательных требований, на которых следует остановиться подробнее.

Перед тем, как класть лаги на фундамент, необходимо правильно рассчитать требуемое количество балок. Устанавливают их с шагом, определяемым исходя из предполагаемой толщины досок, применяемых для настилки пола. Так, в случае проектирования пиломатериала для чистового покрытия сечением 20х100, 20х150 расстояние, на котором выполняется установка лаг на фундамент, составляет всего 0,3 метра.

Предполагая половое покрытие из стандартной половой шпунтованной доски толщиной 30-35 мм, шаг монтажа бруса может быть увеличен до 0,5-0,6 метра. Если вы выберите для пола покрытие из пиломатериала 50х150, смело можете укладывать лаги на расстоянии 1 метра друг от друга.

Перед тем, как укладывать лаги на фундамент в доме из пеноблоков, кирпича, дерева не лишним будет определить геометрические параметры балок перекрытия. Для их расчета определяющей величиной является ширина перекрываемого пролета, то есть ширина комнаты. Так, при расстоянии от одной стены до другой в 2 метра можно применить пиломатериал сечением 110х60, в 3 метра – 150х80, в 4 метра – 180х100, в 5 метров – 150х200, и в 6 метров – 180х220 мм.

УСТАНОВКА ЛАГ НА ПЛИТНОЕ ОСНОВАНИЕ

В случае изготовления основания дома в виде железобетонной плоской плиты, что рекомендовано на особо подвижных грунтах, крепление лаг к фундаменту можно выполнить способом, отличным от описанных выше, но с соблюдением указанных параметров монтажа. Он заключается в использовании дюбель-гвоздей, устанавливаемых через брус в предварительно просверленные в бетоне отверстия.

Технология процесса не сложна и доступна даже для начинающих строителей. Для установки лаг своими руками на такой бетонный пол можно использовать перфоратор или дрель с ударным механизмом. Предварительно буром по дереву просверливаются отверстия в брусе. Затем детали укладываются по месту монтажа и через них изготавливаются углубления в бетоне достаточной глубины и диаметра.

Крепление лаг на плитном основании

Дюбель-гвозди диаметром не менее 12 мм устанавливают по месту и осаживают полукувалдой или молотком с бойком массой не менее 1 кг заподлицо с поверхностью деревянных брусьев. Как правило, при правильном подборе параметров крепежных деталей установка лаг на фундамент таким способом обеспечивает высокое качество их крепления.

Данный способ применим при использовании лаг сечением не менее 150х150 мм. Это позволяет под черновым полом уложить достаточное количество засыпного или плитного утеплителя из минеральной ваты, так как класть пол на фундамент без качественной теплоизоляции нельзя.

Коротко о лагах

Во все времена наиболее ценным стройматериалом считалось именно дерево, ведь оно обладает рядом уникальных качеств и характеристик. В настоящее время существует множество альтернативных материалов, изготовляемых, в том числе из деревянных отходов. Подобные аналоги неплохо зарекомендовали себя для строительства и ремонта стен и межкомнатных перегородок, однако для создания пола – древесина подходит лучше всего.

В сущности, лаги – это крупные куски обрезного бруса, которые укладывают на цементную стяжку и покрывают сверху чистовым напольным покрытием. В ячейки между лагами, как правило, укладывают слой утеплителя, а также прячут в них провода и коммуникационные трубы. Пол такой конструкции довольно теплый и очень надежный.

Можно перечислить такие достоинства лаг:

Пол на лагах обладает уникальными теплоизоляционными свойствами, поскольку утеплитель, помещенный между лагами, не пропускает внутрь помещения холодный воздух. Это хороший вариант для утепления полов в многоэтажных и частных домах.
Шумоизолирующие свойства пола достигаются за счет укладки дополнительной прослойки между лагами.
Нагрузка, испытываемая фундаментом, может быть распределена равномерно благодаря полу на лагах. Так можно значительно увеличить срок службы фундамента дома, ведь воздействие фундамента на грунт будет равномерным.
Выравнивающая функция. Укладка лаг для пола позволяет очень быстро создать идеально ровную основу под последующую облицовку плиткой или ламинатом.
Прочность лаг позволяет им переносить нагрузки до 5 тонн на 1 м2.
Укладка лаг на бетонный пол не представляет значительных сложностей.
Намного дешевле соорудить деревянный пол на лагах, чем монтировать систему теплых или наливных полов из полимеров. Тем не менее, итог работы будет нисколько не хуже.

Читать еще: Теплый фундамент для дома шведская технология

Основные способы крепления лаг к бетонному полу

Применяется несколько способов фиксации напольной конструкции. В основном используются 3 варианта крепления.

Крепеж для лаг пола выбирается по следующим факторам:

неровности основания;
уровень нагрузки;
высота пола;
влажность бетона.

Обратите внимание! Низкое качество материалов и неправильно подобранный крепеж приведут к вспучиванию или проседанию пола. При сверлении дерева используется сверло меньше диаметра шурупа.

Крепление на саморезы

Самый простой и экономичный способ. Подходит не для каждого случая.

В бетоне и деревянном брусе делают отверстия с шагом 0,4-0,8 м.
Дюбель забивается с помощью молотка, затем в него вкручивается саморез.

Между полом и брусьями необходим небольшой просвет. Это обеспечит надежность монтажа.

Важно! Для лучшего скрепления с основанием используются саморезы, в которых резьба немного не доходит до шляпки.

Крепление анкерами

Этот способ обеспечивает надежность и долговечность монтажа. Анкер притягивает дерево к бетонному основанию и сдерживает деформацию. Его целесообразно применять для брусьев с большим сечением, которые усиливают нагрузку на крепеж.

Деревянные элементы просверливаются насквозь с шагом 0,8-1,0 м.
В бетонном полу напротив делаются отверстия.
Анкер закручивается ключом.

Длина болтов 45-200, диаметр 10 мм. При установке они должны пройти дерево насквозь и углубиться в основание на 6 см.

Обратите внимание! Чтобы избежать проседания напольного покрытия при монтаже с помощью анкеров, прокладки надо устанавливать как можно чаще.

Крепление лаг на металлический уголок

В том случае, когда высота брусьев больше 10 см, используют перфорированные уголки, одну сторону которых фиксируют к бетонному полу дюбель-гвоздями, другую – на саморезы к дереву. Данный вид крепления фиксирует положение лаги, распределяя нагрузку на прокладки.

Для настила применяют шпунтованную доску, которую соединяют саморезами.

Обратите внимание! Саморез вкручивается в деревянные элементы под небольшим углом. Так обеспечивается прочность соединения.

Крепление бруса к фундаменту жесткой фиксацией

Если нет уверенности в надёжности накладной установки, применяют жесткую фиксацию для крепления бруса.

Как крепить брус на ленточный фундамент

Если фундамент ленточный или плитный, принять решение надо заранее, потому что в этом случае в ростверк требуется залить специальные болты (шпильки для крепления бруса), к ним и будет впоследствии крепиться венец.

В брусьях проделывают отверстия, согласно расположению болтов. Фундамент застилают гидроизоляцией. Все неровности на бетоне нужно заранее устранить. Затем сверху кладут деревянную конструкцию так, чтобы шпильки попали в подготовленные отверстия, и закрепляют контргайками.

Крепление бруса к сваям

Для установки венца на свайный фундамент используют П-образные скобы. Сначала брус нарезают и укладывают на сваи, чтоб определить размер скоб. Последние для точности сваривают из уголков и устанавливают на оголовки свай.

Укладывают гидроизоляцию, а сверху деревянный венец. Ответственно стоит подойти к вопросу соединения углов. Скобы с деревом соединяют с помощью саморезов. Дальше можно переходить к возведению стен.

Суть проблемы: купил участок с готовым фундаментом на сваях с ростверком. Прошлый год поставил коробку -1эт кирпич, 2й брус под кирпичем. Внутри стены «заподлицо» с фундаментом. Назрел вопрос: как закрепить лаги? советуют на столбики опорные положить- получается 64 столбика от 70см до 120см высотой (с заглублением см 50). Но что то боюсь, что пол отдельно от дома будет шевелиться. Еще советуют лаги концами закрепить к фундаменту, а как — не знают. Вот такая проблема.

ты зря заморачиваешься с деревянными балками, монолитное перекрытие заливай, столбики конечно понадобятся, кол-во от размеров периметра зависит.

1. фундамент
2. кирпичная стена
3. опорный уголок (например, 100)
4. анкер
5. лага

Читать еще: Свайно ростверковый фундамент под кирпичный дом

Ну, или как вариант, лаги заштробить в кирпичную стену.

Последний раз редактировалось house; 26.05.2011 в 07:31 .

монолит дорого
да и воздушная подушка теплее

Фирма, которая строила коробку, утверждает, что нужно лаги ложить на оплорные столбы и не привязывать к фундаменту и стенам. Но, как уже говорил, возникло опасение о различных подвижках пола и дома((( про уголок думал, но расстояние между стенами -4метра, лаги- листвяк 18*18, боюсь играть будет. т.е. нужно посередине хотя бы одну тумбу. Но тогда она тоже отдельно от лаги, прикрепленной к фундаменту, будет ходить. Может это все маразм, но он в моей голове крепчает- уже три ночи не сплю, вес инет перерыл(((

Столбики имхо самое простое, под каждый столбик подлить подушку небольшеньку в пол штыка, края, как Хаус советует, или можно задолбить, если желание есть. Столбики деревянные, любые чё от стройки остались, 100*100, 100*150 и т.д.
Я у себя вообще не подливал, брали плитку тротуарную и на ней ставили.
Там нагрузки-то ноль-по-вдоль))

Врезка лаг пола

При укладке нижнего венца дома стоит сразу позаботиться о монтаже лаг пола. Укладывать доски можно либо на уголки, либо методом врезки и по устроенным тумбам.

Первый способ подразумевает использование металлических крепежей, что нежелательно для дерева и не обеспечивает длительной жизни полу. Со временем придётся переделывать полы в доме. Чаще же всего используют метод врезки лаг. Для этого еще на этапе укладки нижнего венца нужно определиться для себя с шагом расположения лаг пола и сделать соответствующие выпилы в брусе. Если будущее напольное покрытие будет достаточно толстым, то шаг лаг делают 60-70 см. Если же доска пола будет тоньше, то лаги располагают с шагом 40-50 см. В сформированные выпилы укладывают лаги, оставляя технический зазор 1-1,5 см на естественное расширение дерева под воздействием температурных перепадов и влажности. При этом края лаг, укладываемых в выпилы, желательно гидроизолировать.

Под устраиваемые лаги необходимо сделать опорные тумбы. Их, как правило, либо заливают из бетонного раствора в опалубку на глубину 40-50 см, либо выкладывают из кирпича на ту же глубину и обязательно на песчаную подушку. Верх тумб под лаги необходимо гидроизолировать.

И помните, идеальная ровность нижнего венца дома и лаг пола позволяют получить крепкое и надёжное строение на долгие годы.

Инструменты

Для производства работ понадобятся следующие инструменты:

рулетка,
угольник,
карандаш,
электропила (дисковая или сабельная) или электролобзик для пиления и раскроя покрытия;
перфоратор для крепления лаг к перекрытию,
шуруповерт,
болгарка при креплении на шпильки,
стамеска,
строительный нож,
уровень,
веник,
кисть.

Материалы и инструменты

Материалом для укладки основания пола служит древесина хвойных и лиственных пород. Наиболее востребованные сорта — ель и сосна.

Для изготовления лаг применяют древесину 2 сорта, имеющую толщину 50-60 мм и остаточную влажность 12-18%. Степень влажности пиломатериала проверяют с помощью специального прибора — влагомера. Строительный брус не должен содержать выпадающих сучков, сколов, отверстий и поврежденной плесенью поверхности.

В качестве подстилающего материала используют листы ДВП или пробковые прокладки.

Также могут понадобиться:

детали крепления;
антисептик;
гидроизоляционный материал (полиэтилен, гидробарьер и др.);
грунтовка для пола;
звуко- и теплоизоляционные изделия.

Крепежные элементы

Для крепления брусьев к основанию применяют:

дюбель-гвоздь;
анкеры;
саморезы;
металлические уголки;
кронштейны;
болты-стойки.

Инструменты для крепления лаг.

Выбор крепежа зависит от следующих факторов:

Неровный пол в квартире. Такие условия выполнения работ предусматривают использование регулируемого крепления. Применение болтов-стоек гарантирует, что все уложенные лаги будут находиться в одной горизонтальной плоскости.
Уровень механической нагрузки.
Проектируемая высота пола.
Влажность бетонного основания (наличие естественной вентиляции).

Советы по выбору лаг

При выборе древесины для пола необходимо учитывать следующие характеристики материала:

порода дерева;
уровень влажности;
соответствие качества изделий заданным условиям эксплуатации;
толщина и высота профиля.

Для бруса нужно применять нестроганые доски второго или третьего сорта из древесины лиственных и хвойных пород, кроме тополя и липы.

Дефекты пиломатериалов, исключающие их использование в устройстве основания деревянного пола:

Поры диаметром 1-2 мм — свидетельствуют о поражении короедом.
Сучки, сколы, трещины или остатки коры — это низкосортный продукт.
Поверхность покрыта пятнами разного цвета — признак поражения грибком, плесенью.
Искривления — признак нарушения технологии сушки древесины.

Лаги на бетонное основание.

Читать еще: Плавающий фундамент технология

Выбор ширины лаг зависит от площади комнаты, вида финишного покрытия и предполагаемой нагрузки на основание. Чем больше объем помещения, тем шире нужен профиль.

Толщина лаг, опирающихся всей плоскостью на плиты перекрытия, должна быть 40 мм, ширина — 75-100 мм. Ширина бруса, укладываемого на отдельные опоры, — 100-120 мм, толщина 40-50 мм.

Высота лаг подбирается исходя из размера помещения и наличия в проекте рекомендаций по устройству естественной вентиляции пола.

Усилить несущую способность элементов можно путем увеличения числа опорных стоек, что гораздо дешевле, чем покупка профиля большего сечения. При расчете количества пиломатериалов нужно также учитывать, что установка на бетонное основание лаг должна выполняться на расстоянии 20-30 см от ограждающих конструкций.

Инструменты

Для устройства деревянного пола на лагах требуется комплект профильного оборудования и инструмента:

Рулетка строительная.
Мелок или маркер.
Угольник.
Ручная или электрическая пила.
Рубанок.
Стамеска.
Молоток.
Киянка.
Электродрель для сверления отверстий под регулируемые крепления.
Перфоратор для монтажа анкеров и дюбелей.
Водяной и реечный уровень.
Шуруповерт с насадками нужных размеров.
Ножницы, в том числе по металлу.
Нож с прочным лезвием.
Маховая кисть или валики для грунтовки пола.

Набор инструментов.

Расположение

Если толщина доски составляет не меньше 50 мм, в этом случае лаги укладывают на расстоянии одного метра друг от друга. Однако в частном домостроении чаще применяют доски в 40 мм, в этом случае лаги размещают с шагом в 70 см. Многих интересует вопрос, как сделать, чтобы конструкция получилась надёжной, а нагрузки были точно распределены? Здесь важно соблюдать точное расстояние между лагами. Первую доску укладывают не дальше 25-35 см от стены.

Расстояние

Главное правило, которое нужно соблюдать, если хотите выполнить правильный монтаж, это расположение. Лаги укладывают перпендикулярно к доскам пола. Если для создания конструкции используют доски в два слоя, тогда верхний укладывают «в крест» нижнему.

Монтаж лаг в разных помещениях осуществляется по-разному. Если укладка выполняется в гостиной, тогда доски пола монтируют по направлению солнечного света. В этом случае сами лаги монтируют в поперечном положении. А вот для помещений, где наблюдается большая проходимость, укладку досок пола выполняют по направлению движения.

Таблица расстояний

Крепление деревянных лаг к фундаменту. Как крепить лаги к фундаменту

Процесс крепления лаг к фундаменту

Балки как они есть

Балки перекрытий в настоящее время представлены достаточно большим перечнем различных изделий. Самый простой вариант – брус из древесины правильного прямоугольного сечения, определяемого исходя из конкретных условий строительства.

Более сложный вид лаг перекрытий, требующий длительного процесса изготовления – балки двутавровые, имеющие сечение в виде буквы Н, поставленной на одну из боковых сторон. Изготавливают их из качественно просушенных и выстроганных по всем плоскостям деревянных брусков и полос из ОСП или качественной влагостойкой фанеры высшего сорта.

Принцип работы двутавровых балок в виде лаг перекрытий предполагает распределение основных усилий в виде изгибающих нагрузок, приходящихся вдоль плоских ребер жесткости. Благодаря этому при небольшой массе они способны выдержать очень большие нагрузки. Кроме этого, технология изготовления и прочность позволяют получать двутавровые лаги для проемов шириной, значительно превышающей стандартные 6 метров.

Укладка лаг на фундамент выполняется по определенным правилам, о которых и пойдет речь в дальнейшем. Непосредственно перед монтажом пиломатериала необходимо правильно подготовить его для дальнейшего использования. Выбирать следует качественные бруски из дуба, осины или древесины хвойных пород. Основные требования, предъявляемые к ним следующие:

Влажность лаг должна лежать в пределах 14-18%. Достигают этого простой атмосферной или более качественной камерной сушкой. Использовать влажную свежеспиленную древесину категорически запрещается, так как правильно положить лаги на фундамент не удастся из-за последующего коробления при их высыхании.
Лаги должны иметь правильную геометрию по длине и в сечении. Перед тем, как положить лаги на фундамент их подвергают дополнительной механической обработке в виде строгания электрорубанками. Высокого качества брусьев можно достичь, используя предварительно склеенные детали.
Во избежание последующего разрушения древесины лаг под действием влаги, их необходимо тщательно защитить с помощью защитных составов. Делают это с помощью распыления или малярными валиками в два слоя с промежуточной сушкой. Более дешевым способом обработки является покрытие лаг перекрытий отработанным машинным маслом. В случае его использования обработка должна быть проведена за неделю до установки для удаления характерного запаха.
