Для чего нужен геотекстиль в фундаменте?

Нужен ли геотекстиль под фундамент

Геотекстиль – материал относительно новый, и стандарты, в которых установлены требования к его производству, датированы не ранее 2002 г. В разработанных ранее строительных правилах и технологических картах такой этап в обустройстве фундамента отсутствует. Первым данный материал начали применять при строительстве дорог, затем в устройстве дренажных систем. Эффект оказался настолько хорош (рулонная прослойка позволила на 15-20% уменьшить толщину песчаной подушки и при этом увеличить её несущую способность), что стали укладывать геотекстиль под фундамент.

Назначение материала

Геологический текстиль используется в нескольких случаях:

• При необходимости укрепления слабых грунтов, для повышения его несущей способности (читайте также про укрепление фундамента винтовыми сваями). При использовании геотекстиля нагрузка на грунт равномерно распределяется по всей площади основания.
• Для разделения слоев песка, щебня и грунта во избежание из заиливания. В результате таких мероприятий снижается риск просадки грунта. Полезно будет узнать, каким должен быть уход за фундаментом после заливки.
• Для создания дренажной системы, с помощью которой вода отводится от основания дома. В этом случае предотвращается негативное воздействие воды, в результате которого существенно снижаются прочностные характеристики конструкции.

Разновидности геотекстиля

Материал классифицируют в зависимости от начального сырья и производственной технологии.

В строительстве применяют:

• иглопробивной материал нетканого вида;
• иглопробивное полотно нетканого вида с термофиксацией на одной стороне;
• нетканая пленка иглопробивная с двукратной термофиксацией.

Производят прокладочную изоляцию на высококачественном оборудовании, каждую партию снабжают техническими паспортами и сертификатами качества.

По составу

Геотекстиль производят из полиэфира и полипропилена

Полиэфирные нити получают из отходов вторсырья, затем короткие волокна скрепляют в плотные слои. Частицы имеют небольшую длину, поэтому поверхность получается с ворсом.

Полипропиленовый текстиль производят из первичного сырья в виде длинных непрерывных корд, поэтому образуется прочный геотекстиль под фундамент.

Цвет бывает коричневый, бежевый, черный, но стандартным считают белый колер. Полипропилен при намокании не разделяется на слои, имеет плотное строение и гладкую поверхность.

По структуре

В тканых видах переплетаются линии основы и утка, при этом плотность регулируют размерами промежутков между нитями. Структура обеспечивает высокие показатели прочности на растягивание, поэтому тканые материалы большой плотности ставят для армирования насыпей и элементов аэродромов. Тканые неплотные виды применяют под отмостки, для укрепления грунта малозаглубленных оснований.

Нетканые виды делают термическим или механическим соединением полимерных волокон. В этой категории различают термоскрепленный и иглопробивной материал.

Какой нужен?

Геосинтетический материал укладывают на утрамбованное дно котлована под плитный фундамент. Как правило, поверхность не имеет изгибов и изломов, поэтому целесообразно использовать термопрессованную пленку, которая отличается доступной ценой и достаточной прочностью в пределах плотности от 200 до 250 г/м2.

Если по проекту строится двухэтажный дом с массивными стенами из тяжелого материала, то целесообразно приобрести геотекстиль плотностью от 350 г/м2 для равномерного распределения нагрузок по основанию подошвы.

Технологии применения геотекстиля для разных типов фундаментов

Различие в устройстве фундаментных конструкций вносит свои коррективы при укладке геотекстильных материалов в каждом отдельном случае. Поэтому следует рассмотреть то, как правильно укладывать геотекстиль под фундамент для каждого типа по отдельности, а так же отдельно упомянуть про условия защиты отмостки, как элемента общей конструкции.

Монолитный фундамент ленточного типа

После того, как будут вырыты траншеи, на их дно необходимо засыпать выравнивающую песчаную подушку, хорошо утрамбовать и застелить по всей длине слоем полимерного текстиля плотностью не менее 300 г/м 2 . Такая защита надежно закроет доступ влаге к нижней части монолитной фундаментной конструкции, а так же дополнительно укрепит подстилающий слой грунта или песчаной подушки.

Далее устанавливается опалубка и по ее стенкам со стороны бетона закрепляется гидроизоляционный геотекстильный слой, края которого должны выходить за верхний край опалубки. В качестве материала рекомендуется применять не пропускающего влагу термоскрепленный тип полотна с плотностью 200-250 г/м 2 . Более плотная ткань будет стоить дороже, а результат не улучшится. Соединение стыков соседних полотен лучше всего сделать с использованием термообработки.

После окончания этих работ можно приступать к монтажу армирующего каркаса и заливке бетона в ленточный монолит. После твердения монолита опалубку снимают и проверяют отсутствия нарушений целостности гидравлической изоляции. В случае наличия порывов их следует тщательно заклеить.

Фундамент из сборного железобетона

Главное отличие защиты фундамента из сборного железобетона от устройства монолитных конструкций заключается в том, что геотекстиль приклеивается к ж/б блокам на битумную мастику или другой водостойкий состав. При этом выполняется тщательная проработка всех швов между соседними полотнами.

Края нижнего слоя необходимо вывести за края бетонных блоков на 150 мм и после сборки фундамента заворачиваются вверх и так же приклеиваются, чем обеспечивается плотная укладка геотекстиля под фундамент и на стены.

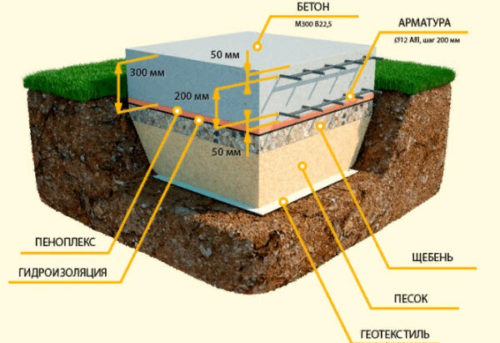

Плитные конструкции

Если монтируется монолитная плита, то геотекстилем покрывается все дно вырытого котлована. Плотность материала в этом случае должна быть не менее 350 г/м 2 . После засыпки и уплотнения подстилающего слоя его поверхность необходимо полностью застелить геотканью с плотностью 200-250 г/м 2 .

Для одновременного распределения нагрузки и защиты бетона, в плитной конструкции от воздействия влаги рекомендуется использовать текстиль в виде термопрессованной пленки.

Нетканое полотно в отмостке вокруг дома.

Свайные основания

При устройстве фундамента на сваях, геополотно применяют только при наличии цоколя. После установки свай по всей площади, между ними снимается верхний слой грунта, расстилается слой геотекстиля, который покрывают слоем песка, щебня, гравия или цементного раствора.

Устройство отмостки

Правильно сделанная отмостка вокруг здания обеспечит защиту цоколя и фундамента от проникновения осадков и, как следствие, возможного его разрушения. Для устойчивости этого защитного слоя рекомендуется применение геотекстиля по поверхности подстилающего слоя, заводя его по стене дома выше уровня поверхности отмостки.

Геотекстиль под фундамент

Геотекстиль для фундамента способен обеспечить дополнительную защиту фундаменту,а значит основа дома будет более устойчивой.

Геотекстиль обладает сразу несколькими полезными свойствами:

• Армирование — укрепления грунта, особенно слабого, что помогает увеличить его несущую способность. Использование геополотна способствует равномерному распределению нагрузки по всей основе фундамента;
• Разделение — укладка материала под песчаную подушку не дает песку и щебню перемешиваться с землей, то есть предупреждает заиливание;
• Дренаж — отвода вод, защиты фундамента от их негативного воздействия, разрушающего прочность конструкции.

Применение геополотна при возведении фундамента не дает зданию проседать, предупреждает его разрушение.

Подбор геотекстиля по плотности под фундамент

Плотность подходящего материала зависит от давления на фундамент: этажность строения, тип здания и другие параметры.

• Под фундмент используют геотекстиль начиная с плотности 200 г/м2 и выше в зависмости от типа фундамента.
• Кроме того учитываются также свойства грунта. В случае его нестабильности, частых оползней подойдет материал плотностью выше 250 г/м². Он укладываются под подушку в траншею.
• Термофиксированное полотно плотностью равной 200 г/м², подходит в качестве защиты основания фундамента и фильтрующего материала для дренажа.
• Чтобы добиться распределения нагрузки на фундамент, используют термоскрепленные виды полотна, плотностью свыше 300 г/м².
• Технология укладки геотекстильного материала зависит от вида фундамента. Если он ленточный, то дно траншеи застилают полимерной пленкой, ее плотность не должна быть меньше 300 г/м².
• В случае плитной конструкции фундамента дно котлована покрывают геотекстилем с плотностью свыше 350 г/м².

Выбирая геотекстиль, обратите внимание на его основные технические характеристики: плотность, разрывную нагрузку, коэффициент фильтрации.

Рулоны нужно раскатать и расстелить на поверхности, чтобы нахлест на стыках составлял не меньше 30 см и даже 50 см, если основание недостаточно ровное. Новый слой настилают только на тщательно выравненный предыдущий.

Стыки отрезков полотна заделывают путем сшивания скобами или сваркой.

Затем геотекстиль накрывают слоем песка или грунта. Поверхность выравнивают и утрамбовывают для подготовки к дальнейшим работам по заливке фундамента бетоном.

Надежность возводимого объекта, а так же его эксплуатационный срок напрямую зависят от такого внешнего элемента как фундамент, который подвержен влиянию воды в грунте, содержащей в себе ряд агрессивных элементов. Большой уровень влажности почвы зачастую является пусковым механизмом, который является основной причиной возникновения процесса разрушения. Чтобы защитить основание от потопления и негативных факторов, в строительстве применяется геотекстиль под фундамент.

Основные функции геотекстиля для фундамента

Основным назначением материала является рассредоточение нагрузки, которую здание оказывает на грунтовую основу для предотвращения последующей ее деформации. Таким образом, фундамент в котором задействовано полотно, оказывается не только устойчивым, но и стабильным.

Геотекстиль незаменим в тех случаях, когда:

• необходимо обеспечить дренаж или предотвратить заливание почвы;
• требуется разделить слои, чтобы исключить их смешивание, а соответственно и образование в будущем провалов;
• нужно армирование.

Подобное геополотно применяется в строительстве разных объектов, но наиболее часто используется относительно слабонесущего грунта. Данный материал имеет высокую степень упругости, который позволяет равномерно распределить напряжение по основанию, разделив при этом разные прослойки, не давая возможности им смешаться, что значительно увеличивает несущую способность. Укладка геотекстиля под фундамент во всех вышеописанных случаях является неотъемлемой частью строительства.

Какие полезные функции он выполняет?

1. Усиление грунта. Правильное использование геосинтетики – вот залог успеха при решении специфических задач обустройства фундамента.Укладывают геотекстиль в вырытый котлован.Когда требуется механическое усиление основания, площадь уложенного геотекстиля должна превышать площадь дома. Не менее метра от стены в каждую сторону должна простираться застеленная полотном площадка.

Надежно использование подушки из щебня, обернутого геотекстилем. Имейте в виду, если подложить геоткань ровно по размеру фундамента, задача по усилению грунта выполнена не будет!

• Защита фундамента от грунтовых вод. Свойство прерывать земляные капилляры позволяет уменьшить просачивание воды к фундаменту.

• Увеличение прочности бетонного фундамента. Препятствуя просачиванию жидкого «цементного молочка» из бетонного раствора в грунт, подстилка под фундамент из геотекстиля позволяет сохранить все заданные свойства бетона.

• Обустройство дренажа. По свойству препятствовать заиливанию дренажной системы геотекстилю нет равных.Оборачивая им дренажную трубу, увеличивают ее срок службы. Чтобы добиться еще большей эффективности дренажа, в геотекстиль полностью помещают и весь дренажный заполнитель. Это щебень, внутри которого лежит дрена. В этом случае, заполнитель может иметь большую фракцию – а значит, быть более дешевым.

Технология укладки геотектиля под фундамент

Укладка геополотна требует соблюдения ряда условий и проходит согласно имеющейся инструкции:

1. Во время устройства прослоек из геотекстиля необходимо выполнение таких предварительных операций, как транспортировка и укладка материала, подготовка грунта, соединение текстиля, если необходимо, а так же отсыпка и разравнивание верхнего слоя на полотно с последующим его уплотнением.
2. Подготавливать грунт, значит уплотнять и выравнивать его. При этом необходимый коэффициент плотности указан в нормативных требованиях, где отмечено, что на поверхности грунта не должны присутствовать неровности, превышающие 5 сантиметров в глубину. Многие не знают, как укладывать геотекстиль под фундамент, если отсутствует опасность повреждения полотна. В данном случае можно исключить подготовительные работы, а глубокие ямы и коли засыпаются грунтом, и выравниваются с помощью бульдозера. Если на участке имеются насаждения, их можно не выкорчевывать в данном случае, а просто произвести спил на одном уровне с землей.
3. Рулоны с материалом транспортируются на место проведения работ перед началом укладки. Геотекстиль распределяется непосредственно по всей длине основания на расстояние, равное ширине полотна.
4. Укладывают полотно поперек или продольно насыпи. С технологической стороны считается более удобным продольный вариант, но он не может обеспечить одинаковой прочности геотекстиля по всей ширине, однако, данный показатель обязателен при создании армирующей прослойки, если основание слабое.
5. Во время укладки материала выполняется ручная раскатка рулонов звеном. Первые метры прижимаются к грунту при помощи двух анкеров по краям, дальнейшая раскатка предполагает небольшое натяжение материала с периодическим разравниванием. Геополотно впоследствии закрепляется на грунте через 15 метров с помощью тех же анкеров.
6. Правила укладки геотекстиля под фундамент требуют величину перекрытия, если нет соединений, не меньше 0,5 метра. Если полотна соединяются путем сшивания мешкозашивочной швейной машиной, величина перекрытия может быть снижена.
7. Во время проведения работ со сложным грунтом полотна лучше соединять полностью или частично, чтобы производить их укладку с увеличенной шириной.

Отечественные марки геотекстиля

Конкретные отечественные марки:

1. Лавсан Гео – материалы различной плотности (от 100 до 600 г/м) из полиэфирных волокон.
2. Авантекс – линейка различных нетканых материалов. Среди плюсов декларируется экономичность (ширина рулонов сделана сразу с запасом для перехлеста)
3. Геоспан – термоскрепленный, пропиленовый, тканый, изготавливается из первичного сырья. Востребован и известен, относится примерно к тому же разряду, что и Канвалан.
4. Стабитекс – полиамид 100 %, устойчив к растягиванию, применяется для укрепления грунта с тенденцией к неначительным деформациям. Дешевле аналогов.
5. Канвалан – довольно популярная марка производителя «Сибур». Полотно нетканое, из полипропилена, термоскрепленное (что уже придает повышенные прочностные характеристики). Зарекомендовало себя среди строителей трубопроводов, ж/д и автодорог, при строительстве крупных жилых и нежилых объектов.

Термоскрепленный геотекстиль в рулоне

Дорнит – это общее название материала, ставшее нарицательным, как слово «ксерокс». Произошло от названия учреждения, разработавшего новый материал – ДорНИИ. Однако торговая марка «Дорнит» зарегистрирована за фирмой Пластэкс, и выпускаемый ею под этим именем материал представляет собой иглопробивное полотно (мононить) из полиэфира. Плотность этого материала 300г/м 2 , для строительства фундаментов он малопригоден, зато активно используется при обустройстве газонов, строительстве дорог, бассейнов, крыш, трубопроводов, для изготовления фильтров. В то же время в отечественных магазинах можно встретить геотекстиль, именуемый дорнитом, с различными свойствами и плотностью, изготовленный, например, из бесконечных нитей полипропилена.

Последовательность создания монолитного фундамента с использованием геотекстиля на видео ниже:

При правильном подборе геотекстиль не будет материалом, который просто закопают в землю. Это простой, экономичный по времени способ улучшить качества грунта и усилить фундамент, придать ему дополнительную прочность и долговечность.

Иглопробивной геоткстиль – незаменимое решение для частного строительства

Для производства иглопробивого геополотна используются как короткие, так и непрерывные полимерные волокна. Механический способ скрепления волокон одновременно наделяет полотно и прочностью и высоким коэффициентом фильтрации. Это значительно расширяет область его применения. Учитывая, что современные технологии позволяют производить материал с заданными параметрами плотности, для частного строительства трудно найти более подходящее синтетическое полотно, чем иглопробивной полиэфирный геотекстиль.

Укладка геотекстиля при возведении фундаментов

Уровень эффективности применения защитных геологических полотен для фундаментов зданий в значительной степени зависит от точного соблюдения технологии укладки материала. Для каждого типа фундаментных оснований она имеет определенные особенности. Но перед тем как укладывать геотекстиль под фундамент, следует изучить основные принципы:

• поверхность грунта или насыпного материала должна быть хорошо уплотнена и максимально выровнена по горизонтали;
• нахлест соседних полотен при укладке составляет полосу — не менее 200 мм, при наличии уклона — вдвое больше;
• при возможности, рекомендуется использовать термический способ соединения полотен, в противном случае следует применять пластиковые или металлические скобы.

Для сварки полотен используется газовая горелка или паяльная лампа. После достаточного разогрева, соседние кромки накладывают друг на друга и плотно прижимают. Бетон на геотекстиль не заливается. Перед бетонированием полотно покрывается слоем утрамбованного песка толщиной 50-100 мм.

Монолитный фундамент ленточного типа

Геологическое полотно плотностью 300 или более г/м 2 укладывают на дно траншеи до засыпки подстилающей подушки. Если слой гравия и песка засыпаются отдельно, а не в виде смеси, то их так же следует разделить геотекстилем под ленточный фундамент плотностью 200-300 г/м 2 . Это исключит постепенное вымывание песка в слой гравия.

Нижний слой текстиля следует соединить с вертикальным полотном с внешней стороны ленты и только после этого приступать к сборке опалубочной конструкции. При несъемной опалубке из пенополистирола вертикальная полоса рулонной изоляции не нужна, поскольку пенопласт уже сам по себе станет достаточной защитой.

По окончании заливки бетонной смеси и ее схватывания, верхнюю плоскость монолитной ленты так же следует покрыть полотном плотностью 150-250 г/м 2 . Более высокая плотность в данном случае не требуется.

Ленточный фундамент из сборного железобетона

Отличие защиты от монолитной конструкции заключается в том, что боковую стенку ленты защищают геотекстилем, наклеивая его на бетонную поверхность при помощи битумной мастики. При этом края бокового полотна должны выходить за края стенки и соединяться с другими слоями.

Плитные основания

Полосы полотен расстилают по всему дну котлована таким образом, чтобы они выходили за периметр фундамента на 150-200 мм. Затем устанавливают опалубку, собирают арматурный каркас и заливают бетон.

После снятия опалубочных щитов пленку заворачивают на боковые торцы и приклеивают при помощи битумной мастики. Верхняя плоскость монолитной плиты не изолируется, поскольку будет закрыта от внешних воздействий.

Какой геотекстиль использовать для фундамента монолитная плита? В качестве материала рекомендуется выбрать нетканый материал плотностью 150-200 г/м 2 . Или тканое плотно плотностью 200-250 г/м 2 . Оно вполне обеспечит хорошую защиту конструкции и улучшит ее устойчивость.

Столбчатые и свайные фундаменты

Сами столбы и сваи в гидроизоляции фундамента геотекстилем не нуждаются. Но, при наличии цокольного этажа, перед монтажом ростверка рекомендуется покрыть выровненный грунт полотном и насыпать сверху песок, гравий или залить поверхность бетоном. После этого можно перейти к монтажу ростверка и цокольных стен.

В качестве защитного материала можно выбрать нетканый пленочный материал плотностью 150-200 г/м 2 .

Основные функции геотекстиля

Полимерные полотна применяют как:

• армирование основания фундамента;
• дренажный слой, обеспечивающий водоотвод влаги из почвы;
• разделительный слой между грунтом и песчаной подушкой, щебёночным слоем.

Армирование

Перед тем, как устраивать песчаную подушку, на грунт настилают слой полотна. Это создаёт упругий слой, равномерно распределяющий нагрузку по всей поверхности основания фундамента. Армирующие свойства геотекстиля значительно увеличивают несущую способность слабых грунтов.

Геотекстиль плотностью 350-600 г/м 2 применяют для равномерного распределения нагрузки на грунтовое основание.

Дренажный слой

Геотекстиль является надёжной преградой на пути проникновения влаги и грунтовых вод в структуру фундаментных конструкций зданий и сооружений. Слой геотекстиля является своеобразным водоотводом от конструкций фундамента. Для этой цели используют материал плотностью 200 г/м 2.

Разделительные слои из геотекстиля

Слой геотекстиля, уложенный между грунтом и песчаной подушкой фундамента, не даёт развиваться процессу заиливания песчаного слоя. Проложенные полотна полимерной ткани между насыпными слоями фундаментной подушки не дадут им перемешиваться. Это не даст понизить несущую способность подушки и сохранит дренажные свойства основания фундамента.

Геотекстиль под песчаную подушку фундамента

Закладка фундамента представляет собой один из наиболее значимых моментов строительства любого типа зданий и сооружения. Нередко постройки возводятся на слабых грунтах, из-за чего фундамент может осесть или вовсе полностью разрушиться. В подобных ситуациях особенно пристальное внимание должно быть уделено не только укреплению основания, но и его гидроизоляции.

Если коснуться вопроса, какой тип геотекстиля лучше выбрать, найти ответ окажется не так просто, как может показаться на первый взгляд.

Тема в разделе » Фундаменты «, создана пользователем Smocker , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой.

Дело в том, что геоткань может отличаться по своим прочностным характеристикам. И применение той или иной разновидности материала зависит от особенностей грунта, на котором производится строительство. Не меньшее значение имеет и давление, которое по окончании строительства будет оказываться на геотекстиль. Чтобы не ошибиться и выбрать корректную геоткань для ленточного фундамента или основания под плиту, рекомендуется воспользоваться помощью грамотных специалистов.

Например, можно обратиться за помощью к сотрудникам компании, в которой приобретается гидроизоляционный материал. И именно благодаря описанным характеристикам, применение геоткани имеет широкую сферу. Материал изготавливается в двух основных исполнениях:. Применение термоскрепленного геотекстиля позволяет не допустить вымывание материала, в то время, как иглопробивная термоткань отличается высокой способностью к фильтрации.

Обе разновидности нетканого полотна имеют высокую эластичность, что позволяет укладывать их с минимальными усилиями и временными затратами. Что касается тканого полотна, на его свойства во многом влияет тот факт, какой конкретно полимер применялся для создания нитей, и какой способ плетения был применен. Основными преимуществами, которыми обладает такая геоткань, являются высокая прочность на разрыв и возможность укрепления грунта.

Применение и производство вязаного геотекстиля осуществляется только на территории нашей страны. И именно поэтому использовать данный материал оказывается особенно экономично.

Как уложить геотекстиль под фундамент

Единственный минус вязально-прошивной геоткани заключается в том, что она легко распускается в случае повреждения участка. Но если работать с материалом аккуратно, проблем не возникнет. А сам геотекстиль отлично справится как с укреплением основания здания, так и с распределением нагрузок.

Отвечая на вопрос, зачем нужен геотекстиль при устройстве фундамента под плиту как и любого иного типа основания , следует вспомнить о выполняемых им функциях:. В результате благодаря использованию геоткани, основание под фундамент получается особенно плотным и надежным.

При возведении строений на склонах или на слабых неустойчивых грунтах очень часто возникает необходимость укрепления грунта.
