Виброплита для бетона

Для утрамбовки грунта, асфальта или другого покрытия используют специальные устройства — виброплиты.

При строительстве различных объектов необходима первоначальная подготовка и тщательная утрамбовка различных видов сыпучих и связных материалов (гравий, чернозем, глина, песок, щебень, асфальт, тротуарная плитка и др.). Утрамбовка способствует лучшей водонепроницаемости, заполнению пустот и в целом — улучшению несущих свойств грунта.

Если первоначальный слой не подготовить надлежащим образом — впоследствии это может привести к разрушению фундамента, проседанию рабочего покрытия и другим неприятностям.

Например, в таких случаях:

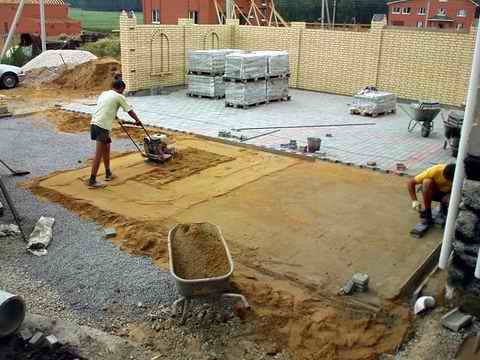

1. При укладке брусчатки или тротуарной плитки.
2. При ямочном ремонте дорожного покрытия.
3. На небольшой площадке или участке с уклоном.

Виброплиту используют строители для уплотнения грунта, щебня, песка и остальных сыпучих материалов. Так же этот строительный инструмент применяется при укладке тротуарной плитки и строительстве фундамента. Благодаря своему компактному размеру виброплитой можно пользоваться в таких местах, куда крупногабаритная спецтехника попросту не пройдет.

Обычно виброплитой пользуются на объектах с большой площадью и объемным слоем насыпи, где обычной ручной трамбовкой не справиться, и ручной труд будет использовать затратно.

Основные свойства и принцип работы

Виброплита устроена весьма просто. Она состоит из вибратора на тяжелой платформе, сверху которого установлен двигатель. Вибратор соединен с двигателем муфтой и клиноременной передачей. Вращения двигателя передаются вибратору, а он в свою очередь превращает их в колебания. Эта вибрация передается тяжелому основанию, а впоследствии – сыпучему материалу. Благодаря этим действиям материал уплотняется, его мелкие частицы перемещаются так, что заполняют все пустые пространства насыпи, и покрытие становится плотным и ровным.

Виброплиты бывают разными, некоторые имеют задний ход, благодаря чему появляется возможность работать в узких траншеях.

Плита основания может быть выполнена из разных материалов. При выборе инструмента обязательно обращайте внимание, из чего она сделана. Это может быть сталь или чугун. Если чугун плохого качества, он может потрескаться при работе по щебню или гравию.

Для укладки тротуарной плитки специалисты рекомендуют применять виброплиту вместе с полиуретановой пластиной, прикрепленной к основанию. Она нужна для защиты брусчатки от раскалывания во время трамбовки.

Размер плиты основания влияет на то, какое давление она способна оказать на поверхность. Чем меньше размер площади основания, тем эффективнее будет уплотнение поверхности.

Если материал для трамбовки очень плотный, обратите внимание на такой показатель, как вибрационное усилие. Чем плотнее поверхность, тем более высокий показатель следует выбирать.

Во время мощения тротуарной плиткой используются различные виброплиты. Если плита имеет вес 75-90 кг, то ее вибрационное усилие не должно быть более 18-20 кН, так как иначе есть вероятность разрушить плитку.

По типу двигателя виброплиты бывают:

Если Вы частный домовладелец и приобретаете виброплиту для себя, то подойдет электрическая плита, она наиболее доступна и имеет одинаковые показатели с другими видами виброплит. Стоит помнить об одном ее недостатке – обязательное наличие электричества на участке.

Дизельная виброплита стоит дороже остальных видов, зато топливо для нее обходится дешевле бензина. Дизельный двигатель издает много шума во время работы, что является ее недостатком.

Двигатель на бензине удобно применять. Он дороже электрического, но дешевле дизельного. Цена на бензин при этом выше стоимости дизеля.

При выборе инструмента следует обращать внимание на мощность двигателя. Мощная виброплита передвигается сама, и Вам не придется затрачивать много усилий. При малой мощности виброплита может зарываться в насыпь.

Основной характеристикой виброплиты является ее масса. Этот показатель является важнейшим при выборе готового инструмента или комплектующих для самостоятельной сборки.

Класс

Масса, кг

Максимальный слой поверхности, см

Применение

Легкие

Ландшафтные работы, утрамбовка тротуарной плитки

Универсальные

Ландшафтные работы, ремонт покрытия дорог

Средней тяжести

Укладка слоями дорожного покрытия, засыпка траншей вокруг фундамента

Тяжелые

Как уже говорилось ранее, существуют виброплиты, имеющие задний ход, что увеличивает качество уплотнения насыпи и сокращает время на работу. Он встречается на машинах весом более 100 кг. Если на виброплите нет заднего хода, это приводит к неудобствам: если на пройденном месте нужна повторная утрамбовка, то приходится разворачиваться, что довольно сложно в узких траншеях. В некоторых виброплитах встроена система орошения, что бывает полезным, когда рабочая поверхность пристает к грунту. Для сохранения виброплиты в рабочем состоянии ремни и муфту защищают кожухом. Благодаря этому механизм не подвергается воздействию воды и частиц грунта, и инструмент будет оставаться целым долгое время.

Какой инструмент выбрать – решать Вам. Главным фактором здесь выступает цена и область применения. Если Вы собираетесь укладывать тротуарную плитку на своем участке самостоятельно, — есть смысл взять виброплиту в аренду. Если же Вы работаете на заказы, то придется выделить определенную сумму на приобретение этого устройства, потому как на площади в 500-1000 кв.м ручной трамбовкой точно не справиться, а каждый раз брать ее в аренду будет накладнее.

Вес виброплиты

По такому критерию как масса также можно разделить плиты на категории.

• До 90 кг. Применение виброплит малого веса актуально в домашнем строительстве, обустройстве придворовой территории, в сельском хозяйстве.
• Лёгкие плиты до 200 килограмм применяют для укладки асфальта, уплотнения грунтов с крупными камнями, щебнем.
• К средним относят аппараты весом до 500 кг, которые способны повышать плотность грунта и асфальта больших слоёв.
• Тяжёлое оборудование используют при необходимости сильного уплотнения.

В зависимости от работы выбирают ту или иную виброплиту. Так, например, машины до 200 кг подойдут для слоя грунта не более 15 сантиметров. Средние и лёгкие машины применяют для уплотнения слоя до 25 сантиметров и утрамбовки тротуарной плитки. Более тяжёлое оборудование применяют для ремонта и укладки дорожного покрытия, засыпки траншей, глубокого уплотнения грунта.

На выбор влияет не только вес машины, но и вибрационное усиление или центробежная сила. Этот показатель является очень важным, так как машины с силой менее 10 кН, например, не подойдут для асфальта. Применение виброплиты с меньшей площадью основания является наиболее частым, так как в таком случае сила удара распределяется равномерно.

Основные преимущества

• Компактность устройства по сравнению с дорожными катками.
• Полная автономность устройства за счет использования бензинового двигателя.
• Износостойкость. Использование материалов повышенной прочности при производстве рабочей поверхности виброплиты значительно увеличивает долговечность инструмента.
• Широкий ассортимент моделей различных по мощности и габаритам. Купить бензиновую виброплиту для выполнения работ в любых условиях не представляет труда.

Мощность двигателя

Мощность двигателя напрямую влияет, насколько легко будет перемещаться виброплита по сложным поверхностям. Агрегат после включения сам тянет себя вперед, и чем выше мощность, тем проще ему будет преодолеть подъемы и участки с рыхлой поверхностью. Если виброплите не хватит мощности, то она может утонуть в вязком грунте или не осилить подъем, и тогда человеку, управляющему агрегатом, придется брать на себя более высокую нагрузку.

Мощность зависит от типа двигателя:

• электродвигатель имеет мощность от 250 до 2200 Вт, потому сфера его использования ограничена преимущественно частным строительством;
• бензиновыйдвигатель с мощностью 1770-9800 Вт может справиться уже практически с любой задачей;
• дизельный двигатель может иметь мощность от 3000 до 24500 Вт. Самые мощные агрегаты – это тяжелые промышленные машины.

Если вы не укладываете дорогу национального значения и не готовите фундамент для многоэтажного дома, то можно смотреть в сторону агрегатов мощностью до 6-10 кВт.

Широкий выбор подобных виброплит представлен на странице https://www.litenergo.ru/catalog/stroitelnoe-oborudovanie/vibroplity/. Компания напрямую сотрудничает с производителями оборудования, потому гарантирует высокое качестве продукции и выгодные цены.

Рекомендации при приобретении

Перед покупкой вибрационной плиты следует руководствоваться рядом рекомендаций:

1. Чтобы положить асфальт, обустроить ландшафт, площадки и дорожки из некрупного грунта глубиной до 150 мм, используется легкая виброплита.
2. Универсальная разновидность вибрационной плиты применяется в процессе дорожно-ремонтных работ при толщине грунта до 250 мм.
3. Плита со средней тяжестью используется для трамбовки грунта слоем до 600 мм, засыпки глубоких траншей, укладки фундамента.
4. Тяжеловесные трамбовочные устройства применяются в дорожных процессах на глубине более 600 мм.
5. При выборе трамбовки нужно обратить внимание на показатель вибрационного усилия, характеризующий степень уплотнения. Чем выше уровень вибрации, тем качественнее процесс укладки поверхности.

При работе виброплиты не следует прилагать чрезмерные усилия. Сильное давление свыше 20кН на трамбовочное устройство оказывает негативное воздействие на прибор. Важным параметром выступает размер рабочей поверхности. Чем вибрационная плита меньше, тем качественнее утрамбовывается грунт и другие песчаные смеси.

Для плотной поверхности используется устройство с высоким уровнем производительности.

Замена фильтров, свечей и моторного масла в виброплите – залог длительной бесперебойной эксплуатации.

Принцип действия виброплиты

В виброплитах возбуждение вибрации происходит за счет эксцентрика, закрепленного на плите. Этапы работы оборудования:

• Двигатель внутреннего сгорания (дизельный, бензиновый) приводит в действие эксцентрик.
• Вибрационные колебания эксцентрика передаются на плиту.
• Плита за счет этих колебаний уплотняет грунт или другие материалы.

Реверсивные модели позволяют начинать уплотнение в обратном направлении, не заглушая двигатель.

Как сделать самодельную виброплиту с двигателем от стиральной машинки

Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.

Видео, как сделать виброплиту своими руками, показывает стандартную схему сборки:

• металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
• швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
• мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
• после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.

Внимание! При монтаже рукояти необходимо использовать не только жесткие болты, но и амортизацию, иначе устройство будет просто вырываться из рук.

Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.

Виброплита с двигателем от старой стиральной машины экономична и потребляет мало энергии

Мощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.

Что представляет собой виброплита

Виброплита является узкоспециализированным инструментом, предназначенным для утрамбовки сыпучего материала: гравия, песка, земли и др. Несмотря на такую специфичность, область применения достаточно обширна: подготовка покрытия дорожек, клумб, тротуаров, различного вида площадок и т.п.

Ближайшим аналогом, если можно так выразиться, виброплиты является асфальтоукладчик – он также утрамбовывает поверхность. Преимущество виброплит в их размере, именно благодаря своей компактности они позволяют свободно обустраивать самые небольшие территории, мини тротуары, садовые дорожки и др.

С помощью этого незаменимого помощника вы сможете качественно уложить асфальт, подготовить почву под фундамент или уложить тротуарную плитку.

Важно заметить: применение виброплит не ограничивается только домашним хозяйством, они успешно используется коммунальными службами и строительными организациями.

Конструкция этого инструмента не отличается излишней сложностью. Рабочим элементом является стальная или чугунная плита, на которой укреплен специальный вибратор, передающий толчки на основание, за счет чего и происходит утрамбовка грунта.

Вся конструкция смонтирована на специальной сварной раме. Вибратор преобразует вращательные движения двигателя в колебательные, для чего используют специальные эксцентрики.

Существуют виброплиты на электрических моторах и на двигателях внутреннего сгорания.

Электрические виброплиты удобны, но сфера их применения ограниченна – для работы требуется подключение к электросети. Кроме того, они имеют меньшую мощность в сравнении с виброплитами на ДВС.

В настоящее время существует несколько производителей, которые являются лидерами в производстве данного типа инструмента. Одними из самых популярных являются бензиновые виброплиты honda – их качество, производительность и удобство пользуются заслуженным признанием среди строителей и хозяев дачных участков.

Достойна внимания бензиновая виброплита champion – это профессиональное строительное оборудование, а его производительность давно известна.

Компактные бензиновые виброплиты wacker, также отливаются достаточно высоким качеством, при этом их размер позволяет эффективно работать в условиях, где с другими виброплитами просто невозможно развернуться.

Как видим, современный рынок предлагает широкий спектр данного вида оборудования, которое отличается по своим размерам, производительности и цене.

Пользоваться виброплитами просто, а если у вас возникнут вопросы, внимательно ознакомитесь с инструкцией для бензиновой виброплиты, в ней вы найдете необходимые советы и рекомендации.

Сфера применения

Основная задача виброплиты вне зависимости от конфигурации – утрамбовка покрытия из сыпучего материала. Инструмент имеет небольшие габариты, за счет чего достигается его мобильность и простота в применении. Применяется для трамбовочных работ со следующими материалами:

• асфальт;
• щебень;
• песок;
• гравий;
• бетон.

Подходит для уплотнения грунта под закладку фундамент, а также обустройства дорожек и тротуаров на придомовой территории. Инструмент используется для укладкой асфальта и выравнивания тротуарной плитки. Виброплиты применяют в ремонтных работах на крупных строительных и частных участках, небольших площадок и стоянок под транспорт, когда нет возможности использования полноразмерной трамбовочной техники.

Важно! Виброплиту используют и в процессе монтирования водопроводной сети. Справляется с утрамбовкой грунта и песка для образования мягкой подушки, это позволяет избежать повреждений труб в процесс длительной эксплуатации.

Устройство

Инструмент имеет простое и технологичное устройство конструкции.

Основа – плита из чугуна или стали, в центре которой находится 1-2 вибрационных механизма в форме диска (эксцентриковый дебаланс).

Он предает ударные колебания на плиту, за счет чего и проводится утрамбовка поверхности.

Движущая часть виброплиты – топливный или электрический двигатель. С помощью него передаются вращательные вибрационные движения на муфту и клиноременную передачу, становясь колебательными. В зависимости от количества дебалансов в инструменте выделяют два типа устройства:

• поступательные. Могут совершать движения только в одну сторону, поэтому сложны в управлении и ограничены в маневренности. Имеют один вибрационный механизм в конструкции;
• реверсивные. Оснащены двумя дебалансами. Совершают возвратно-поступательные движения в любом направлении, двигаются в разные стороны.

Все элементы конструкции располагаются в специальной раме с удобной ручкой-держателем. Благодаря несложному устройству виброплита не только простая в эксплуатации, но и в ремонте и обслуживании.

Производители виброплит:

Бензиновые виброплиты Zitrek

Техническое оборудование для дорожного строительства под брендом Zitrek производит сравнительно небольшая по размерам компания с главным офисом в Праге (Чехия). Основные производственные мощности (заводы, крупные сервисные и логистические центры) корпорации Zitrek находятся в Венгрии, Хорватии, Италии, Китае и РФ.

Характерной чертой данной марки является соотношение доступной цены и высокого качества, производимой продукции (прочный корпус, высокая износостойкость, длительный срок службы).

Основные приоритеты компании Zitrek – непрерывное совершенствование, развитие и внедрение новых технологий, инновационных решений, увеличение гарантийных обязательств на оборудование.

Виброплита Wacker Neuson

Тринадцать лет назад (2007 г.) компания Wacker Construction (на тот момент производитель легкого строительного оборудования) объединилась с производителем крупногабаритных строительных машин Neuson Kramer. После чего на свет появился новый бренд — Wacker Neuson, совсем молодой с точки зрения истории производитель строительной техники, но при этом имеющий за плечами огромный производственный опыт двух своих предшественников.

На протяжении последних двенадцати лет компания Wacker Neuson является крупнейшим производителем высококлассного оборудования и компактных дорожно-строительных машин, используемых огромным количеством подрядных организаций.

Заводы компании находятся в США и Германии, с главным офисом в Баварии (г. Мюнхен, Германия).

Основные приоритеты компании – постоянное повышение и качества производимой продукции. Благодаря собственным научно-исследовательским центрам и огромному полуторавековому опыту (история развития компании началась 160 лет назад), компания по Wacker Neuson по праву может считаться лидером в данной отрасли. К началу 2020 года в компании трудится свыше четырех тысяч человек. Свои представительства Wacker Neuson имеет более чем в 180 странах мира.

Бензиновые виброплиты Diam

Группа компаний «Diam» была основана шестнадцать лет назад — в 2004 году. В самом начале компания реализовывала, как оборудование собственного производства, так и торговые бренды сторонних производителей, применяющих алмазные инструменты в различных целях (промышленных и бытовых масштабах).

На начало 2020 года строительные инструменты и оборудование, произведенное компанией Diam широко представлено на рынке и имеет разнообразие с точки зрения конструкции, формы, назначения и др.

Инструменты, изготовленные на собственном производстве предназначены для широкого контингента потребителей, выбирающих оборудование по критерию оптимального соотношения цены и качества.

Сегодня компанией Diam активно реализуется направление поставок запасных частей и расходных материалов к собственной торговой марке.

Виброплиты бензиновые Grost

Датой основания компании Grost считается март 2006 года. Все начиналось с поставок строительного и грузоподъемного оборудования из КНР для строительных и дорожных предприятий по всей стране.

Следующим шагом в истории развития компании стало открытие инженерно-конструкторского и проектного отдела, который занимался разработкой собственных инженерных проектов и решений, а также службы ОТК (отдела технического контроля), обеспечивающей строгий входной контроль производимой собственными силами продукции.

На начало 2020 года компания Grost имеет широкую сеть центров реализации и обслуживания дорожно и строительного оборудования под собственным брендом, а также поддерживает и развивает дистрибутерские центры по всей территории РФ. В настоящий момент активно реализуется направление поставок запасных частей и расходных материалов к торговым маркам «Grost».
