Вентиляция выгребной ямы из бетонных колец

Вентиляция септика из бетонных колец — назначение и правила обустройства

Вентиляция септика нужна не только для устранения неприятных запахов — грамотно спроектированная и сделанная вентиляционная система обеспечит безопасное проживание людей в частном доме или на даче. Чаще всего на территории, прилегающей к собственному жилью, обустраивают энергонезависимый септик, который отлично справляется с переработкой стоков и отходов, благодаря обитанию в нем большого количества бактерий.

Септик представляет собой своеобразный дом, где находятся бактерии. Владельцы загородной недвижимости должны обеспечить им необходимые условия для хорошего аппетита и быстрого размножения. Бактерии активно перерабатывают органические отходы, поступающие в септик из канализационного трубопровода, и выделяют газы. В результате получается чистая вода и илистые отложения. Основная опасность для людей, проживающих в частном доме, заключается в том, что газы, которые образуются в результате жизнедеятельности бактерий, являются опасными.

Необходимость вентиляции выгребной ямы

Для начала следует определиться, нужна ли вентиляция выгребной ямы вообще. Обычно газы из сети канализации удаляются по фановой трубе, расположенной в доме. Ее оголовок возвышается над кровлей как наиболее высокая точка системы отвода стоков. Такая вентиляция, помимо изоляции неприятных запахов, стабилизирует давление в канализационной магистрали, нормализуя ее работу.

Если фановой трубы нет, вентилирование сети выполняют через выгреб. Ввод канализации может располагаться на глубине до 1,5 м и более 1,5 м от уровня грунта снаружи. Во втором случае вытяжку в сливной яме необходимо делать, даже если по дому проходит фановая труба.

Существует два вида удаления газов из канализации:

  1. Естественная вентиляция. Это природный воздухообмен, обусловленный физическими законами. Перемещение воздуха по этой схеме осуществляется за счет разницы его давления в выгребе, где оно выше, и на поверхности грунта. Такая вентиляция наиболее проста в исполнении, но эффективной ее назвать сложно. Ведь газ, который естественным путем выводится наружу, может легко распространяться по даче, причиняя дискомфорт ее обитателям своим запахом.
  2. Принудительная вентиляция. Она осуществляется с помощью труб и вентиляторов, установленных в закрытой сливной яме. Воздуховоды системы можно соединить с фановым отводом. Тогда проблема запахов канализации полностью решается. Принудительная вентиляция дороже, но намного эффективнее. Для ее организации требуются инженерные расчеты, в которых определяется диаметр воздуховодов, их длина и требуемая мощность вентиляторов.

Для организации естественной вентиляции сливной ямы используют воздуховод, которым оснащается крышка резервуара. Чаще всего это пластиковая труба, материал ее изготовления наиболее устойчив к любой агрессивной среде. Высота наружной части трубы над крышкой может быть любой. Это зависит от требуемой эффективности вентиляции. Глубина низа трубы в емкости строго нормируется. Ее нижний торец должен располагаться на 200 мм выше уровня обычного наполнения резервуара.

При устройстве принудительной вентиляции крышкой выгреба служит смотровой люк, оснащенный отверстием. С его помощью осуществляется отвод газа и поступление в резервуар свежего воздуха, что крайне необходимо для нормальной переработки отходов. Для установки вентиляционной трубы предназначено другое отверстие, изготовленное в верхней части емкости. К низу трубы, расположенному в яме, подключают вытяжной вентилятор, используя для этого электрический кабель.

Канализационная вентиляция дома

Важный элемент общей системы канализации дома – фановая труба стока. Эта конструкция расположена на верхнем торце стояка и выходит на крышу. Она решает задачу поступления свежего воздуха и заполнения вакуума при сливе отходов.

Фановые отводы на кровлю монтируются из стандартных канализационных труб ПВХ. Используется стандартный диаметр в 110 мм, но подойдёт и меньший размер – 50 мм. При обустройстве фановой трубы должны соблюдаться следующие требования:

  1. Фановая труба должна возвышаться над коньком кровли на 50—80 см, чтобы циркуляция воздуха поддерживалась на необходимом уровне.
  2. Сечение фановой трубы при высоких нагрузках должно совпадать с сечением канализационной трубы. В небольших частных домах сечение фановой трубы может быть меньше, чем сечение канализационных линий, но рекомендуется соблюдать соответствие по диаметрам.
  3. Конструкция может располагаться вертикально или под определённым углом (учитывая особенности конструкции кровли).
  4. Верхнее окончание закрывается дефлектором, который защитит от загрязнений и улучшит циркуляцию воздуха.
  5. Расстояние от отвода до ближайшего окна не менее 400 см.
  6. Вентиляционные отводы к кровле запрещено соединять с дымоходами и воздушной вентиляцией здания.
Читать еще:  Монтаж деревянных ступеней на бетонное основание

Если в уже построенном доме вентиляционный отвод на крышу отсутствует и его невозможно смонтировать, подойдёт вариант с установкой специального аэратора — вакуумного клапана.

При сливе стоков и разряжении воздуха клапан будет забирать воздух из атмосферы, заполняя вакуум. Такое дополнительное оборудование можно устанавливать в любом удобном месте дома. Система фитингов пластиковых труб позволяет без проблем оборудовать вакуумный клапан в нужном месте.

Вакуумный клапан – отличная альтернатива обустройству фановой трубы, выходящей на крышу. Такой прибор обладает рядом преимуществ:

  • отлично справляется с задачей устранения неприятного запаха;
  • позволяет заполнить вакуум при сливе;
  • простой при монтаже и обслуживании;
  • не портит внешнего вида здания, не требует вывода на крышу.

Требования к установке вакуумного клапана:

  1. На один унитаз предусмотрен один прибор.
  2. Клапан монтируется только вертикально.
  3. Устройство можно устанавливать рядом с унитазом, раковиной, ванной или в другом удобном месте.
  4. Помещение расположения аэратора должно хорошо проветриваться.
  5. Клапан должен монтироваться в точке, расположенной выше соединения канализационного ответвления, идущего к сантехническому прибору, и стояка.
  6. Обеспечивается свободный доступ к прибору для осмотра.

Порядок строительства септиков из бетонных колец

Для обустройства септика своими руками понадобятся такие материалы: железобетонные кольца диаметром 1 метр – по 3 на каждую из 3 камер (9 штук), 3 чугунных люка, 3 железобетонных плиты (обязательно должно быть отверстие в плите для люка), труба ПВХ сечением 12 сантиметров нужной длины (считается расстояние от дома до колодца септика и длина соединительных патрубков), жидкое стекло или битум для надежной гидроизоляции, бетонная плита на дно котлована (или раствор, чтобы выполнить бетонное основание).

Основные этапы строительства септика:

  1. Рытье котлована – выполняется до доставки железобетонных колец на территорию, нужной глубины, проектируется с уклоном к дому, чтобы можно было расположить каждую последующую камеру отстойника ниже предыдущей.
  2. Монтаж колец, после чего можно проводить сборку трубопровода.
  3. Герметизация всей системы, с особенным вниманием ко дну камер.
  4. Монтаж вентиляционных стояков, которые будут избавлять от неприятного запаха.
  5. Завершающий этап – засыпка грунта, утрамбовка.

В процессе реализации всех задач нельзя курить, обслуживание лучше осуществлять с чьей-то помощью, при выполнении работ нужно подумать о надежной страховке.

Ограничения и рекомендации

Если после знакомства с нормативными требованиями вы все еще полны сомнений относительно того, нужна вам вентиляция канализационной системы или нет, предлагаем упрощенные пояснения:

  • Если вы проектируете дом, то знайте, что районный архитектор не утвердит ваш проект без фановых отводов, если будущее здание имеет более 2-х этажей;
  • Если этажность 1-2 этажа, тогда имеет значение количество унитазов и ванных комнат. Фановый вывод не нужен, если их будет всего по 1.

Но и это еще не все – даже если ваш проект предусматривает всего 2 этажа с одним санузлом и одной ванной комнатой, то будет играть роль их расположение:

  • Фановая труба нужна, если ванна и туалет располагаются на разных уровнях;
  • Вывод на крышу нужен, если для прокладки канализации будет использоваться труба с диаметром менее 100 мм;
  • Соединение канализации с атмосферой требуется при наличии в доме бассейна;

Конструкция вентиляционного прохода

Рассмотрим особенности принудительной вентиляции. При её обустройстве обычная крышка заменяется смотровым люком. В таком люке есть возможность обустроить воздушное окно. Это отверстие не только выполняет роль отвода для отработанного газа, но и обеспечивает постоянную циркуляцию свежего воздуха. Это крайне важно для нормального протекания процессов брожения.

К верхней части выгребной ямы обустраивается дополнительное отверстие для вентиляционной трубы. Специалисты рекомендуют выбирать коммуникации из пластика – они более устойчивы к постоянному воздействию агрессивной окружающей среды и отличаются длительным сроком службы.

К основанию трубы в яме подключается вентилятор. Можно использовать обычный дефлектор с защитными колпаками или купить специальное устройство для выгребной ямы. Для подключения к сети, в сточный резервуар дополнительно проводится электрический провод, который напрямую соединяется с контактами вентилятора.

Читать еще:  Температурный шов в бетоне СНИП

Вентилятор для выгребной ямы

При естественной вентиляции используются трубы, которые устанавливаются непосредственно на крышке выгребной ямы. Длина такой трубы может быть различной – это зависит от нужной эффективности системы. Но глубина строго нормируется – труба устанавливается в слив на 20 см выше максимального уровня наполненности резервуара.

Отдельностоящий выгреб в туалете

Некоторые отхожие места похожи на домашние. В них установлен унитаз, внутри нет абсолютно никаких естественных запахов. На первый взгляд — идеально. Но с другой стороны, такая конструкция очень сложная.

Это отдельностоящий туалетный домик с расположенной в отдалении от него выгребной ямой. Из плюсов — не нужно сражаться со зловониями и мухами, все чисто и удобно.

  • вся конструкция занимает много места на участке;
  • яма все-равно будет пахнуть;
  • требуется подвод воды для смыва;
  • быстрее наполнение, как раз из-за смыва;
  • необходимо обустройство трубопровода, по которому будет двигаться отправленная в яму фекальная масса.

По причине большого количества минусов и дороговизне обустройства такого туалета, этот вариант мы рассматривать не будем, а перейдем к более рациональным.

Рекомендуем также прочесть другие наши статьи, где мы подробно рассмотрели самые популярные проекты дачных туалетов:

Устройство системы вентиляции

Решив самостоятельно выполнить работы по устройству вентиляции септика, требуется скрупулезно все продумать и составить точный план мероприятий. Обустройство такой системы неразрывно связано с процессом сооружения всего септика, из-за чего все этапы предстоящих работ требуется выполнить строго последовательно, руководствуясь принятым стандартам в этой отрасли.

Проектирование

Качественный септик оснащен тремя камерами. Внутрь первой поступают стоки, там они отстаиваются. Следующая емкость нужна в качестве только отстойника, внутри последней камеры происходит фильтрация. Высчитывают объемы каждого резервуара, руководствуясь предполагаемыми объемами поступления сточных вод. По нормативам человек ежесуточно расходует примерно 200 л пресной воды. Семье из трех человек необходимо «забронировать» место в камерах на 600 л. Обычно требуется строительство септика, имеющего определенный запас, поэтому к расчетному значению добавляют около 20%.

Монтаж камер септика

Первым практическим мероприятием на местности становится рытье котлована, в который затем будут опущены бетонные кольца. Его глубина должна соответствовать высоте опускаемых вниз трех колец, да еще дополнительно понадобится выкопать 40 см, чтобы выложить песчаную подушку, а затем стяжку ниже сооружения.

Если запланирован дренажный колодец, внутрь засыпают слой щебня — примерно 70 см. Также можно прокопать по периметру отводные каналы, куда в виде звезды уложить трубы. Само дно выполняют с небольшим уклоном в сторону дома, чтобы следующие камеры были расположены ниже предыдущих на 20 см.

Монтаж самих камер несложен — кольца опускают в яму вертикально. Сверху монтируют плиты со смотровыми люками. Заранее делают отверстия для ввода труб, перемещающих стоки. Над средней емкостью выполняют вентиляционное отверстие, в него вставляют трубу. К первой емкости подводят канализацию. Труба обязана иметь уклон от дома, примерно 3°. Все камеры и трубы непременно следует герметизировать. Для укрытия дна используют битум либо геоткань, упрочняется материал бетонным раствором. На входе трубы заливают снаружи жидкой резиной. Для утепления применяют любые доступные материалы.

Монтаж вентиляционных труб

При монтаже вентиляции особое внимание уделяют установке труб. Стояками являются пластиковая труба диаметром 100 мм. При однокамерном варианте септике ее монтируют в люке, чтобы защита конца трубы располагалась на полметра выше уровня грунта. Когда построены две камеры, в первую устанавливают только сточную трубу, а во второй делают вентиляционный стояк, обеспечивающий равновесие давлений. Стоки из второй камеры перетекают на фильтрацию в третью емкость. Там труба обязательна, она обеспечивает проветривание.

Вентиляционный стояк

Чтобы правильно функционировали гидравлические затворы после сантехнических приспособлений, требуется постоянное в них наличие воды. Когда она отсутствует, запах моментально распространяется по всему помещению. Труба вентиляционного стояка, встроенная в систему септиков, действует, как компенсатор возникающего разрежения, непременно создаваемого сливаемой из сантехнических устройств водой. Он гарантирует целенаправленное функционирование затвора. Этот стояк напрямую соединен с камерой септика, он обеспечивает движение внутри емкости воздуха, надежное удаление метана одновременно с углекислым газом. Это мероприятие позволяет трудиться бактериям.

Читать еще:  Бетономешалка с насосом для подачи бетона

Этап финишный

Итоговая процедура при создании септика вместе с вентиляционной системой — засыпка грунта. Землю засыпают понемногу, лучше вместо нее использовать песок. Аккуратно закрывают места, где расположены вентиляционные стояки, соединения между бетоном и пластиковыми деталями, чтобы предотвратить появление щелей.

Засыпку выполняют десятисантиметровыми слоями, непременно каждый трамбуя. Процедуру выполняют ручным инструментом либо иным подходящим устройством, однако последовательно и весьма бережно.

Особенности монтажа

Кольца имеют различный диаметр (от одного до двух метров), и вес у них слишком большой. Вручную в котлован их установить невозможно.

Дополнительных расходов требует аренда спецтехники, однако время выполнения работ существенно сокращает использование готовых блоков.

В течение одного дня можно выполнить установку подводящей трубы и колец, а также покрыть стенки резервуара герметизирующим составом. После этого необходимо выдержать время, пока затвердеют герметизирующие составы, а затем приступать к засыпке. При строительстве накопителя может потребоваться определенное время для набора прочности стяжки, залитой бетоном, и застывания. Устанавливать кольца на нее можно только после этого.

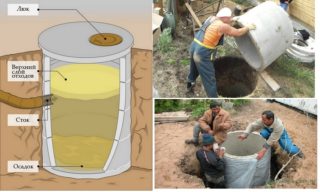

Монтаж бетонных колец проводится при помощи грузоподъемной техники

Особенности монтажа выгребных ям:

  1. Выполнение бетонной стяжки предполагают накопительные конструкции с дном. Впоследствии можно приобрести кольца с дном в качестве альтернативы для нижней части двухкамерной ямы (первого резервуара) и основания накопителя.
  2. В том случае, если устройство без дна, то необходим фильтрующий слой. Для него используются различные сыпучие строительные материалы, которые не впитывают воду: гравий, щебень и другие. Если вы сделаете нижний слой песчаным, а верхний из крупного щебня, то это будет наиболее эффективный вариант. Для того чтобы предотвратить заливание фильтрующих слоев и повысить эффективность, практикуют укладку «прослоек», которая состоит из термоскрепленного геотекстиля.
  3. Сливная яма с двумя камерами – это соединение двух предыдущих вариантов. Кольца первого резервуара в этом случае монтируются на стяжку и на фильтрующий слой второго.

Строительство из бетонных колец не обходится без привлечения грузоподъемной техники.

Правила эксплуатации и обслуживания

Самое главное – вовремя проводить откачку скопившихся канализационных стоков. Второе правило эксплуатации – следить за тем, чтобы неприятные запахи не распространялись по территории загородного участка, поэтому выгребную яму надо снабдить вентиляцией. Это обычная пластиковая труба, которую врезают в крышку сооружения.

Производители ЖБИ изделий предлагают две разновидности крышек:с отверстием для вентиляции и без него. Если был приобретен второй вариант, придется перфоратором сделать отверстие точно под диаметр устанавливаемой трубы. Длина последней – не меньше 3 м.

Правила эксплуатации ямы из бетонных колец

Чтобы самостоятельно сделанная выгребная яма прослужила как можно дольше, необходимо придерживаться основных правил эксплуатации:

  • Регулярная откачка. Выкачивать отходы нужно всегда. Лучше делать это с определенной периодичностью, например, раз в 2 недели. Не нужно ждать, пока резервуар заполнится.
  • Вентиляция. Вентиляционный стояк можно сделать из обычной пластиковой или стальной трубы.
  • Использование бактерий. Они ускоряют процесс разложения стоков и борются с неприятными запахами.

Обустроить яму из бетонных колец своими руками можно всего за несколько дней. Это отличное решение для дачи или частного дома, которое позволяет сэкономить деньги и организовать качественную канализационную систему с утилизацией сточных отходов.
