Лазы монтёрские по бетону

Монтерские лазы (когти) – конструкция из двух основных деталей:

• металлический крюк;
• ремень.

Крюк имеет форму трапеции, прямоугольника. Для прочного сцепления с опорой оснащен зубцами, саморегулирующимися шипами. Ремни сделаны из натуральной кожи, сшитой в два слоя. Общий вес конструкции – от трех до пяти килограмм.

Лаз работает при помощи момента импульса: разный уровень шипов позволяет сильнее фиксироваться крюкам под воздействием веса человека. Чем больше вес – тем лучше сцепление. Тяжесть тела, какой бы она ни была, создаст необходимый момент импульса, позволяющий удержать нужную массу.

Краткое описание оборудования

Современные производители изготавливают качественные лазы для быстрого и безопасного выкарабкивания на бетонные опоры. Все они имеют не только положительные свойства, но и отличительные эксплуатационные характеристики. Именно поэтому специалисты делят такое снаряжение на три основные группы:

Лазы по бетону. Предназначены для круглых и трапециевидных опор.

Наиболее востребованными считаются когти-лазы, так как их функциональность может быть использована по отношению ко всем стандартным опорам. Однако лазы применяются только на тех столбах, которые указаны в сопроводительной документации. Конечно, любая электромонтажная компания должна иметь в своём распоряжение качественные когти, особенно если она занимается установкой и обслуживанием ЛЭП.

Современные лазы изготавливаются исключительно из качественных материалов, благодаря чему могут эксплуатироваться практически в любых климатических условиях. Они хорошо переносят резкие перепады температуры (от -30˚С до +55˚С).

Область применения

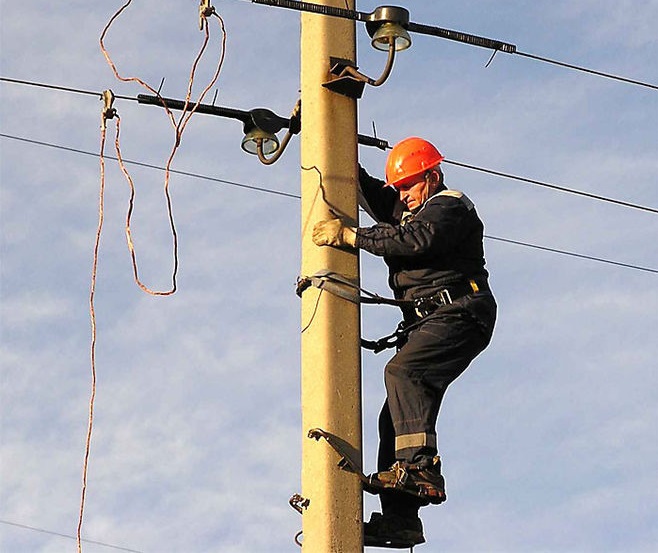

Крюки по бетону предназначаются для быстрого подъема рабочего по бетонному или деревянному столбу ЛЭП к его верхнему отделу. Использование личного оборудования дает возможность выполнить работу проще и быстрее, чем с помощью автомашины с башней. Специальную технику не всегда удается использовать. Это зависит от особенности местности и плотности застройки городов.

На лазах электрик способен проводить монтаж и прокладку кабеля, осуществлять срочные ремонтные работы, менять лампочки фонарей на деревянных столбах. Замена ламп зачастую проводится посредством лазов, так как из-за большого числа фонарных опор использовать специальную технику финансово не выгодно. Электрику проще и быстрее подниматься наверх самостоятельно.

Отличие универсальных лаз от монтерских когтей

Монтёрские когти – это приспособления, которые можно использовать для подъёма на большинство препятствий. Лучше всего они подходят для деревянных поверхностей, так как шипы легко входят в материал и фиксируются в нём. Дуги загнуты полукругом, что способствует плотному обхвату столба.

Универсальные лазы предназначены для использования с твёрдыми материалами, в основном с бетоном. Применяются для подъёма на круглые и трапециевидные поверхности. Чаще всего дуги загнуты под 90 градусов, что позволяет удобно упираться в поверхность для лёгкого восхождения.

Какие лучше?

Определить, какие монтерские когти лучше, а какие хуже, точно сказать нет возможности. Сегодня на рынке представлен широкий ассортимент данного приспособления для работ на высоте. Все когти разные. Поэтому чтобы приобрести для себя лучший вариант, нужно знать критерии, по которым осуществлять выбор, а именно:

• по какому основанию будет осуществляться подъем;
• технические характеристики изделия – внимательно изучите документ на когти, в котором обратите внимание на такую информацию, как грузоподъемность, толщину и материал изготовления ремней, также очень важно посмотреть на дату производства и срок годности (практически все монтерские когти могут эксплуатироваться не более 5 лет);
• целостность конструкции и всех ее элементов;
• соответствие ТУ, СНиП и ГОСТу, убедиться в этом поможет наличие сертификатов качества, которые подтверждают то, что изделие прошло все предусмотренные законом лабораторные испытания;
• стоимость, лучше всего выбирать дорогие, качественные изделия, не стоит экономить и тем более вестись на сомнительные акции и скидки. Возможно, низкая цена связана с тем, что допустимый срок годности подходит к концу или целостность конструкции нарушена;
• производитель – это еще один важный аспект правильного выбора и покупки надежного изделия, отдайте предпочтение известному торговому бренду.

Обязательно визуально осмотрите покупку, проверьте наличие маркировки. У добросовестного производителя должны быть все документы на такое оборудование. Если их нет, лучше не покупать такое изделие.

Лазы электромонтажника, их виды и применение

Бетонные опоры линии электропередач в зависимости от их назначения могут иметь различные формы сечений:

• центрифугированные (круглые);
• прямоугольные;
• трапецеидальные;
• многоугольные.

Для каждого вида опор (см. фото) предусмотрена своя конструкция приспособлений для безопасного и удобного обслуживания элементов освещения.

Классификация и назначение инструмента

Лазы монтерские, независимо от вида выполняемых работ, должны быть укомплектованы следующим образом:

1. серп (крюк);
2. шипы;
3. подножка;
4. кожаные ремни для прочного крепления ступни монтера.

Серп — это рабочая часть приспособления, изготовленная из труб необходимого диаметра с прикрепленными к ней элементами крепления (шипами). Подножка выглядит в виде плоской металлической конструкции. Страховка ступни монтажника осуществляется при помощи прочных кожаных ремней с фиксаторами, закрепленными на корпусе подножки.

Все детали приспособлений рассчитаны для безопасной эксплуатации в границах температур от -40 до +50°С, и при правильном использовании в течение 36 месяцев сохраняют свои положительные эксплуатационные характеристики.

В зависимости от вида работ и формы стойки освещения лазы монтерские по бетону имеют несколько разновидностей:

1. КЛМ (1–2) — когти лазы монтерские. Применяются для обслуживания опор освещения трапецеидальной и прямоугольной формы. Раствор крюка 160–180 мм. Вес комплектов соответственно — 3,7–5,4 кг.

1. ЛМЦ — лазы по бетону для подъема и спуска по столбам круглой или многогранной формы. Раствор рабочей части 305 мм. Вес комплекта 4,20 кг. Допустимое усилие 180 кгс/ед.

1. ЛУ — лазы универсальные с возможностью регулировки створа захвата. Раствор хвата 175–190 мм. Регулировка конструкции осуществляется при помощи двух болтов, расположенных на корпусе приспособлений. Вес изделия 5,8 кг.

Необходимые условия для безопасного использования приспособлений

Инструкция по выполнению электромонтажных работ своими руками предусматривает следующие условия:

1. Электромонтер, выполняющий работы на высоте, должен пройти обучение в специализированном центре с получением необходимого удостоверения, разрешающего самостоятельную работу.
2. Перед началом работы необходимо тщательно осмотреть приспособление и убедиться в надежности всех соединений, включая состояние ремней для фиксации инструмента.
3. Фиксирующие ремни должны быть изготовлены из двухслойной пропитанной жиром кожи для проведения монтажных работ в любых климатических условиях. Необходимая толщина ремней 3 мм и более. Пряжка крепления ремней должна быть выполнена с защитно-декоративным покрытием.
4. Металлические элементы лазов не должны иметь трещин, вмятин, надломов или острых заусениц. Сварочные швы соединений обязаны быть гладкими без видимых дефектов. Рабочие шипы не должны быть скошенными и иметь необходимую геометрическую форму.
5. Шипы приспособления должны свободно перемещаться в горизонтальной плоскости, но при этом, люфт по вертикали не должен превышать 1 мм.

Внимание! – проведение ремонтных работ на ж/б опорах, с использованием лазов, без страховочного пояса запрещается.

В видео рассказывается о правилах подъема на когтях и лазах.

Лазы универсальные ЛУ КВТ

0)window.scrollBy(0,-100);»>

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

0)window.scrollBy(0,-100);»>

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Способы получения заказов

Самовывоз в Москве — подробнее .

— г. Москва, ул.Новохохловская, д.91, стр.10.
— г. Москва, ул.Маломосковская, д.22, стр.1
— Пн-Пт c 8.00 до 20.00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Доставка по Москве — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— Пн-Вс с 10:00 до 18:00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Самовывоз в Московской области — подробнее .

Заказать и купить в городах Московской области:

Доставка по Московской области — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 10-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— Пн-Вс с 10.00 до 18.00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Доставка в города Московской области Курьерской Службой — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города РФ Транспортной Компанией — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
— заказ оплачивается при получении.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

• Доставка по Московской области — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

• Доставка в города Московской области Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

• Отправка в города России Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

• Отправка в города РФ Транспортной Компанией — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

• Доставка по Московской области — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

• Доставка в города Московской области Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

• Отправка в города России Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

• Отправка в города РФ Транспортной Компанией — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Главные виды приспособлений

Электромонтажные когти имеют немало модификаций. Однако наиболее используемыми и практичными являются следующие конструкции:

• Универсальные когти;
• Монтерские когти-лазы;
• Монтерские лазы КРПО;
• Монтерские когти-лазы КЦО.

Универсальные когти подходят для трапециевидных бетонных опор любой высоты. Конструкция состоит из следующих элементов: подножка, зацепляющая скоба, вставка для регулирования, крепежный ремень. Крюк изготавливается из металлической трубы с крепежными элементами. В подножках располагаются специальные пластины с углублениями, позволяющие фиксировать два слоя кожаных хомутов. Пряжки в таких когтях расстегиваются быстро и без проблем, что делает их особенно ценными в работе.

Монтерские разновидности когтей и лазов, а также соединенного вида, предназначены для работ с опорами любого сечения, весом от 3 до 5 килограммов и охватом от 168 до 315 миллиметров. Подходят также для работы на столбах линий электрических сетей центрифугированного вида. В комплекте идут твердосплавные металлические шпоры и кожаные хомуты. Рассмотрев основные виды таких конструкций, перейдем к некоторым моментам, которые помогают грамотно с ними работать.

Модели когтей отличаются по диаметру столба на который они рассчитаны. Разновидности когтей.

Тип КМ-1. Диаметр столба 140 — 245 мм. Максимальное расстояние между шипами в когтях 245 ± 10 мм.

Тип КМ-2. Диаметр столба 220 — 315 мм. Максимальное расстояние между шипами в когтях 315 ± 10 мм.

Тип КМ-3. Диаметр столба 310 — 415 мм. Максимальное расстояние между шипами в когтях 415 ± 10 мм.

Когти монтёрские для стальных столбов — КММ. Комбинированные когти лазы для бетонных опор — КЛМ. Универсальные лазы — ЛУ. Такие изделия рассчитаны на эксплуатацию в температурном интервале от -40 до +50С.

Тип КММ, когти монтёрские, диаметр столба 126 — 150 мм. Максимальное расстояние между шипами в когтях 136 ± 15 мм.

Тип ЛУ, лазы монтёрские, диаметр столба 168 — 190 мм. Есть модели универсальных лазов с меняющимся расстоянием между шипами.

Тип КЛМ-1, когти-лазы комбинированные. Максимальное расстояние между шипами 168 ± 5 мм.

Тип КЛМ-2, когти-лазы комбинированные. Максимальное расстояние между шипами 190 ± 5 мм.

Конструкция

Когти и лазы для столбов имеют схожую конструкцию.

Кожаные ремни для фиксации стопы монтёра на опоре.

Опора или платформа для ног.

Шипы для надёжной фиксации приспособления на высоте. Шипы крепятся на резьбовом соединении, меняются по мере износа. Шип рассчитанные на деревянные столбы отличаются от шипов для бетона.

Металлические дуги обхватывающие столб. У когтей — овальные, у лаз — прямоугольные.

Платформа для ног штампованная, с отверстиями для уменьшения веса изделия. На тыльной стороне рёбра жёсткости, исключающие сгибания платформы. По периметру платформы невысокие бортики, уменьшающие соскальзывание ноги во время работы.

Быстрей всего в лазах или когтях изнашиваются шипы. Именно за шипами и ремнями для крепления надо следить эксплуатируя эти приспособления. Шипы устанавливаются на передней (3 шипа) и задней (2 шипа) части дуги.

Согласно ГОСТ ремни должны быть кожаными, пропитанные животным жиром. Прошиваются капроновыми нитками. Крепёжная конструкция рассчитана на 140 — 160 кг.

Особенности использования

Лазы и когти — простые приспособления, но используются в опасных условиях: большая высота, наличие рядом проводов с напряжением. Поэтому эксплуатировать эти приспособления надо соблюдая правила техники безопасности.

Когти и лазы использовать только для опор из подходящего материала.

Два раза в год когти и лазы проходят проверку.

Перед надеванием приспособлений проверить состояние шипов и ремней.

Подниматься на столб только с предохранительным поясом.

Профилактика и обслуживание когтей и лаз для высотных работ

Когти и лазы не требуют сложного обслуживания. После эксплуатации они очищаются от грязи и хранятся в сухом помещении. Требования для эксплуатации средств защиты на высоте.

Когти и лазы должны выдерживать статическую нагрузку 180 кгс без деформации.

Срок службы когтей и лазов (без шипов и ремней) устанавливает производитель, но не более 5 лет.

Нельзя использовать лазы и когти по опорам покрытым льдом, при температурах ниже допустимых — в этом случае сталь становится хрупкой и велика вероятность поломки изделия.

Какие ещё нужны средства защиты

В дополнении в когтям используются.

Пояс монтажный с широким или узким кушаком. К поясу крепится стропа из цепи или стального троса.

Каска для защиты головы от контакта с элементами опоры или проводами.

Защитные перчатки в зависимости от выполняемых работ. Монтажные работы — подойдут кожаные, электромонтажные — диэлектрические резиновые.

Предложение интернет-магазина Анталекс.рф для монтажников и электриков

Наш магазин продаёт когти и лазы ценой от 4 800 рублей. Пояса монтёрские с креплением на пояс, пояс и плечи, пояс, плечи и бёдра. Стоимость от 500 рублей.

Повысить безопасность работы монтажников и электриков можно с помощью сигнальных жилетов. Продаём сигнальные жилеты 2 и 3 классов защиты. Есть возможность нанести логотип.

Уточнить информация об условиях оплаты и доставки монтажных лаз и когтей 8 800 50-50-021 семь дней в неделю с 9 до 18 часов по-московскому времени.

Виды и их характеристики

Назначение монтерских лазов можно определить по их внешнему виду, а именно по форме и размеру крючьев. Также выбор конкретной модели зависит от того, на какой столб предстоит восхождение. Для работы на деревянных и металлических конструкциях используются когти, но поскольку столбов из дерева все меньше, это снаряжение постепенно уступает место монтерским лазам для бетона.

Лазы выпускают под столбы круглого, прямоугольного сечения, сделанные для подъема на многоугольные, конические и трапециевидные столбы. При этом модели могут быть специализированными и универсальными, нерегулируемыми и изменяемого размера.

Уход, хранение, сроки эксплуатации

Лазы – приспособление универсальное, его можно использовать практически в любой климатической зоне с диапазоном температур от минус 40 до 50 градусов выше нуля. Это значит, что проводить работы на линиях электропередач можно как в северных областях, так в условиях жары и зноя.

Срок эксплуатации указывается производителем. Время отсчитывается с момента ввода в эксплуатацию изделий. Не позже, чем через год такой инструмент должен быть изъят и переработан или утилизирован. Максимальный срок работы лазов составляет 60 месяцев. Комплектующие меняются в процессе эксплуатации по мере необходимости. Гарантийный срок обычно составляет 1 год с момента ввода изделия в эксплуатацию.

Хранят прибор в температурном диапазоне от минус 20 до 30 градусов выше нуля. Недопустимо хранение лазов в помещении с открытой крышей, осадки оставят резко негативный след на качестве устройств.

Запрещено хранить их под открытым солнцем и во влажном помещении. Оптимальные условия – вентилируемый склад со средней температурой.
Нельзя ремонтировать когти собственноручно, не имея соответствующих знаний и опыта. При обнаружении любых неисправностей запрещено эксплуатировать приспособление.

Монтерские лазы не требуют особого ухода. После использования их необходимо почистить, ветошью устранить остатки грязи и убрать в место хранения. Мыть под водой и протирать влажным материалом нельзя.

В заключение нашей статьи предлагаем посмотреть видео, как изготавливают монтерские лазы и как правильно осуществлять подъем с помощью них:
