Как быстро вязать арматуру?

Как вязать арматуру крючком?

1. Особенности
2. Способы
3. Выбор крючка
4. Пошаговая инструкция

От качества фундамента зависит, сколько лет или десятилетий простоит на нём здание. Фундаменты давно перестали выкладывать с помощью одного лишь камня, кирпича и цемента. Самое лучшее решение – железобетон. В этом случае в опалубку, куда будет заливаться раствор бетона, помещают арматурный каркас, представляющий собой решетчатую конструкцию из арматурных прутьев, связанных вязальной проволокой.

Какой проволокой лучше вязать арматуру

Для обвязки арматуры применяют отожженную проволоку. Она отлично гнется и, при этом, обладает высокой прочностью, поэтому ее можно затягивать с усилием, не опасаясь порвать.

Чаще применяется черная обожженная проволока, но в некоторых случаях используют стойкую к коррозии проволоку с цинковой защитой.

На строительную площадку проволока может поставляться в бухтах или нарезанная на куски определенного размера, подходящего для получения одного соединения. Часто такие отрезки уже снабжены петлей на конце, что позволяет ускорить процесс вязки. Работать с мотками трудней – приходится тратить время на нарезку.

Инструменты для вязки арматуры, технология работы с ними

Никто не выполняет работу вручную. Это практически невозможно. Для этой цели есть специальные инструменты, ускоряющие и упрощающие процесс. Каждый инструмент имеет свои особенности по использованию. Для связки арматуры существуют следующие приспособления:

1. Ручной крючок.
2. Вязальный пистолет.
3. Шуруповёрт.
4. Клещи.

Каждый из инструментов имеет свои плюсы и минусы, рассмотрим их, а также технологию их использования, и на основе этих данных и мнении эксперта (арматурщика с 10-летним стажем) подведём итоги и выберем лучший вариант для вязки арматуры.

Как правильно вязать арматуру крючком?

Особенности работы в том, что она выполняется вручную. Поначалу процесс будет длительным, так как нужно набить руку. Крюк делается из стали, а ручка из дерева или пластмассы. Стоимость такого крючка составляет 1 тыс. рублей.

В продаже есть даже автоматические крючки, но отзывы о них двоякие. Некоторые отмечают малый ресурс, другие говорят, что он скручивать проволоку толщиной 2 мм и более с трудом.

Существует несколько вариантов соединительных узлов при вязке арматуры крючком. Рассмотрим самые популярные.

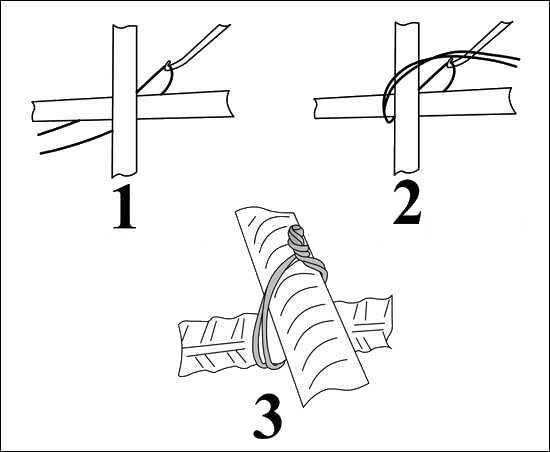

Простой узел связки арматуры крючком

Самый распространённый и простой узел, выполняется следующим образом:

1. Чтобы соединить пруты между собой, нужно взять проволоку длинно 15–20 см, и согнуть её пополам.
2. Согнутая проволока снова сгибается, но не до конца, должен получиться крючок.
3. Просовываем проволоку под арматуру, которую необходимо связать.
4. Дальше в ход идёт сам крючок. Его нужно вставить в полученную петлю и зацепить свободный конец проволоки.
5. Делается один оборот. При этом важно придерживать свободный конец.
6. Натянув крючок на себя, докручиваем проволоку до её отрыва.

Обратите внимание! Чтобы не покупать вязальный крючок, можно сделать его своими руками. Потребуется кусок стального прута, а ручку можно изготовить из пластика или дерева. Сделав его один раз, можно постоянно пользоваться инструментом для вязки. Пошаговую инструкцию по изготовлению крючка своими руками смотрите тут.

На видео ниже, профессиональный арматурщик показывает как правильно выполнять простой узел вязки арматуры крючком, и какой скорости можно достичь работая данным инструментом.

«Мёртвый узел»

Данный узел применяется для армирования конструкций, состоящих из прутов арматуры и хомутов, это балки и колонны. Так как он надёжно фиксирует арматуру в угол хомута, арматурщики назвали его «мёртвым» узлом. Чтобы быстро и качественно выполнить такой узел, необходимо много практиковаться. Рассмотрим, инструкция по выполнению узла:

1. Берём проволоку длиною 20–40 см, её размер зависит от диаметра используемой арматуры, и сгибаем пополам.
2. Запускаем проволоку, петлей вперёд, под низ арматуры слева от хомута, оставляя 2–4 см для завершения узла.
3. Заводим проволоку наверх хомута и загибаем опять под низ арматуры.
4. Крючок вставляем в петлю и зацепляем свободный конец проволоки.
5. Тянем крючок на себя и одновременно делаем несколько оборотов, пока не почувствуем что проволока зажалась, или пока не оторвётся петля.

Следует отметить! Для того чтобы этот узел надёжно зафиксировал арматуру в угол хомута, проволоку следует как можно плотнее прижимать к арматуре и углу хомута, иначе завязка получится ненадёжной.

Проверить качество узла, можно подёргав хомут рукой, если шатается, то выполнен неправильно или до конца не затянут. Затягиваем либо делаем дополнительную завязку простым узлом.

Выполняя армирование сложных конструкций, например, полукруглых балок, узлы можно комбинировать. Сначала делается «мёртвый» узел, а потом два простых крест-накрест, как на фото ниже.

Специальный пистолет для вязки

Для вязки арматуры – это идеальный инструмент. С ним процесс выполняется намного быстрее и проще. Собирать металлический каркас с ним удобней всего. Единственный нюанс заключается в том, что подобный агрегат стоит не дёшево. Вот почему он используется на масштабных строительных объектах. Минимальная стоимость – 30 тыс. рублей.

Он выглядит как обычная дрель. Только в него вставляется рулон с проволокой. Для вязки нужно направить пистолет на место стыка и нажать на курок. Он сам выполнит вязку за считанные секунды. Это самый простой и доступный вариант, как связать арматуру.

На заметку! На 1 узел, связанный при помощи крюка, у не очень опытного арматурщика уходит 9 секунд. Если вязать автоматизированным крюком, то потребуется 7 сек. А вязка при помощи пистолета занимает всего 1-2 секунды на 1 узел.

Но и у этого способа есть свои минусы:

1. Не везде им можно добраться, для выполнения вязки.
2. Стоимость.
3. При исправлении армирования, крючком узел уже не развяжешь.
4. Не выполнишь вязку арматуры большого диаметра.

Использования шуруповёрта с крючком

Чтобы ускорить процесс и сделать его автоматизированным, используется модернизированный шуруповёрт. Достаточно вставить в него самодельный крючок. Для этой цели подходит шиферный гвоздь. Он зажимается в шуруповёрте и готов к работе.

Принцип его работы ничем не отличается от предыдущего варианта. Отличием является только то, что процесс значительно ускоряется. А если у шуруповёрта есть регулировка скоростей, то его настраивают так, чтобы при максимальной натяжке проволоки она не обрывалась.

Вязка арматуры клещами

Данный способ вязки хорош тем, что в процессе работы экономится проволока, за счёт того, что можно связать в одну, и не надо делать петли, как для вязального крючка.

Из минусов следует отметить:

1. Требует больше практики, для скоростной вязки.
2. Скорость вязки в 2 раза меньше чем у крючка.
3. При вязке в 2 проволоки получается жёсткий с острым концом узел, необходимо носит спецобувь, а то можно пробить ногу.

На видео ниже, показано какой скорости, можно достичь вязкой клещами, но для этого нужно очень много практики. Профессиональный арматурщик, делает завязку за 3–4 сек.

Как правильно вязать арматуру обычным крючком

Если использовать самый простой крючок, как на фото ниже, то работать с ним неудобно. Слишком низкая скорость, словно заворачивать шуруп отвёрткой. Лучше брать крючок на вращающейся рукоятке. Скорость значительно возрастает, набив руку, перестаёшь рвать проволоку, перекручивая её.

Важно подобрать оптимальный диаметр вязальной проволоки. Слишком тонкая рвётся, узел хорошо не затянуть. Слишком толстая, 2.4-3 мм, тяжело вяжется, быстро устаёт запястье. Поэтому чаще всего используется вязальная проволока диаметром 1.2-1.4 мм.

Пользователи портала советуют — при отсутствии вязальной проволоки взять автопокрышку с металлокордом и сжечь её. Хотя этот способ, скорее, подойдёт на самый крайний случай, т.к. горящая автопокрышка выделяет чёрный едкий дым.

Переходим к вязке арматуры.

Процесс разбивается на ряд последовательных шагов.

1. Сначала разрезаем бухту вязальной проволоки на нужные куски (если проволока не нарезана на куски в связках). Длина проволоки — около 30-40 см.

2. Проволоку складываем пополам.

3. Загибаем проволоку вокруг пальца.

4. Заводим под арматуру.

5. Загибаем концы и вставляем в петлю крючок.

6. Начинаем крутить крючок, захватывая второй конец проволоки.

7. Закручивая узел, тянем крючок на себя.

8. Загибаем получившийся узел.

При вязке арматуры не следует пытаться накрутить как можно больший узел, отрезав длинный кусок проволоки. Задача вязальщика — только захватить концы и, сделав несколько оборотов (2-3 раза), связать узел. На это уходит несколько секунд. Если взять слишком длинную проволоку, увеличивается её расход, а также тратится много времени на создание узла.

Количество оборотов определяется экспериментальным путём. Слишком мало — будет слабо, слишком много — проволока рвётся.

По словам пользователя, для связывания арматуры диаметром от 10 до 14 мм оптимальный диаметр проволоки — 1.2-1.4 мм. 1 мм — слишком слабый узел. Проволока больше 2 мм крутится тяжело. Как вариант: можно крутить «единичку», если сложить проволоку пополам, а потом сложить ещё раз.

В рассмотренном выше варианте вязка арматуры происходит с одним перехлёстом.

Узел достаточен при монтаже горизонтально уложенной арматуры (например, при вязке плиты), но он может оказаться слабым, если нужно связать арматурный каркас, который нужно перенести на место установки.

Вариант усиления узла — вязка петель с попеременным перехлёстом прутков арматуры. Т.е. при вязке каждого узла меняем направление перехлёста проволоки. Например, при вязке 2-х продольных прутков и 1-го поперечного вязки справа и слева должны быть разнонаправлены друг к другу.

Другой вариант — захват уложенных крест-накрест прутков с 4-х сторон. Делается это так:

1. Сгибаем петлю и обводим прутки, подгибая проволоку под нижнюю арматуру.

2. Загибаем петлю пальцами и обводим прутки так, чтобы захватить верхнюю арматуру.

3. Далее вяжем узел, как рассказывалось выше.

При таком способе вязки прутки держаться заметно крепче, чем в первом варианте.

Также можно вязать арматуру, делая две петли — сначала перехлёст на одну сторону, слева направо, затем перехлёст на другую сторону, справа налево.

Узнать все нюансы вязки арматуры можно в теме на FORUMHOUSE «Вяжем арматуру (руками, крючком, пистолетом)». В дневнике пользователя с ником Smart2305 подробно рассказывается, чем стеклопластиковая (композитная) арматура отличается от обычной стальной.

Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки.

Вопрос о том, как вязать арматуру крючком, заключается в правильности захвата и равномерном, не чрезмерном натяжении проволоки. Обычно рекомендуют использовать отрезки проволоки длиной 250…300 мм. Вариант с петлями на концах требует большей длины, около 400 мм (примерно 100 из них уходят на создание петель). Чтобы быстро и эффективно вязать арматуру, схема применяется простая. Проволока складывается вдвое, обводится вокруг узла. Далее крючком (клещами) захватывается получившаяся петля, к ней подгибаются сдвоенные концы и выполняется скрутка.

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

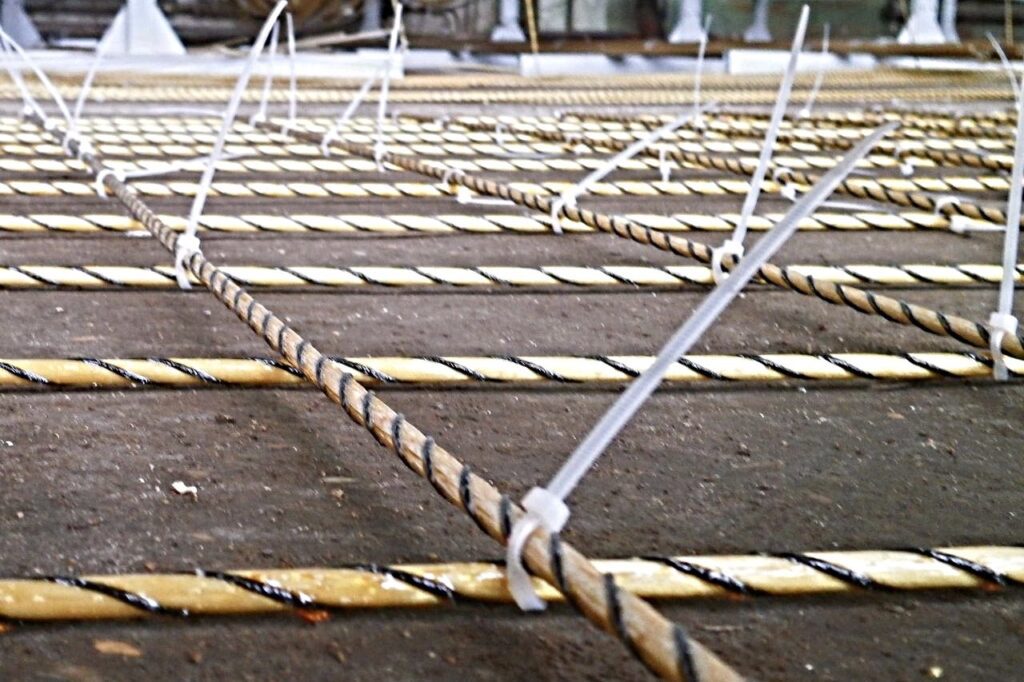

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы.

Для ленточного фундамента

Армирование ленточного фундамента имеет две схемы укладки прутьев:

• система из 4 прутьев: два в основании фундамента, два сверху (используются, если ширина фундамента не превышает 50 см),
• система из 6 прутьев: дополнительный продольный стержень укладывается между двумя основными (применяется в случаях, когда ширина фундамента более 50 см).

На углах укладывается гнутая арматура, причем от угла концы должны выступать минимум на 40 см. Узлы соединения арматуры должны располагаться друг от друга на расстоянии не более 60 диаметров прутка. Например, если используется арматура 12 мм, то обвязка должна быть каждые 72 см или чаще. Как выбрать арматуру для ленточного фундамента?

3 Подбираем необходимый инструмент для вязки арматуры

В принципе, этот процесс не столь сложный, и справиться с ним сможет практически каждый, особенно если грамотно подобрать инструмент для вязки арматуры. Итак, если вязать прутья с помощью стальной проволоки, нам понадобится болгарка, которой можно сразу разрезать моток на куски нужной длины. Конечно же, никто не запрещает резать ножницами по металлу, но тогда данный этап работ сильно затянется. А так нужно просто взять проволоку, согнуть ее в толстый пучок так, чтобы получились отрезки определенной длины, и места сгиба отрезать болгаркой.

Скручивается же она обыкновенными пассатижами либо с помощью крючка. Во втором случае работа будет намного легче и пойдет куда быстрее. Если есть желание вообще механизировать процесс, тогда следует приобрести специальный строительный винтовой вязальный крюк. Кардинально же изменить положение дел сможет электроинструмент, например, с помощью обыкновенного шуруповерта также возможно вязание арматуры, причем физическую силу в этом случае прикладывать практически не надо, достаточно просто нажать на кнопку. Существует и профессиональный пистолет для вязки, однако, он весьма дорогостоящий, так что, если вы не намерены зарабатывать таким способом на жизнь, то покупать его нет смысла.

Плюсы и минусы соединения методом вязки

1. Процесс вязки является менее затратным, чем сварка арматуры.
2. Не требует квалифицированного сварщика, аппаратуры, значительного расхода электроэнергии, особенно, когда на участке её ещё нет.
3. На подготовку опытного вязальщика арматуры требуется всего один день.
4. Технология вязки оставляет каркасу некоторую свободу подвижек при заливке бетона и обработке его вибраторами. При этом арматурные стержни занимают такие положения, при которых значительные механические напряжения, грозящие порывами, отсутствуют.

1. Некачественная обвязка, за выполнением которой не проследил технический руководитель работ, может дать слишком большую свободу стержням. При этом геометрические параметры каркаса могут при заливке искажаться вплоть до выхода арматуры на поверхность, что недопустимо.

Процесс арматурного вязания

Для фундамента столбчатой или свайной конструкции каркас просто необходим. Обыкновенный бетон с добавлением арматуры превращается в железобетон, по этой причине её используют при строительстве домов и других зданий.

Как правильно вязать арматуру своими руками? Есть много способов, но строители применяют вязку с помощью проволоки. Дополнительно применяя такие инструменты, как плоскогубцы, шуруповёрт или просто крючки.

Крючок является самым популярным, универсальным и практичным из всех инструментов при вязки. Процесс выполнения арматурной вязки выполняется в несколько несложных действий:

• Проволоку необходимо связать пополам, затем происходит накидывание арматуры на прутья, которые заранее должны быть параллельно уложены.
• Далее на крючок насаживают образованную петлю и оставшиеся свободными концы.
• Крючок постепенно поворачивают, тем самым затягивая проволоку и надёжно фиксируя арматуру в надлежащем положении.
• И наконец крючок снимается, перед вами готовое соединение.

В том случае, если работа предстоит с ленточным фундаментом, то для этого потребуются пластиковые хомуты для арматуры. Но они, как правило, дорого стоят и не обеспечивают должной надёжности.

Ручное реверсивное устройство

Реверсивный инструмент, предназначенный для ручного скручивания, представляет винтовой рабочий орган, который вращается при возвратно-поступательном перемещении рукоятки приспособления. В рукоятке инструмента размещен винтовой стержень и реверсивный механизм.

Как связать арматуру для фундамента, используя реверсивное приспособление? Это просто:

• введите зацеп приспособление в проволочную петлю;
• переместите ручку на себя в осевом направлении;
• передвиньте рукоятку в исходное положение;
• проверните крючок повторно, не производя повторное закрепление инструмента, подтянув к себе рукоятку.

Достоинства устройства:

• Быстрота затяжки проволоки.
• Возможность применения в местах с затрудненным доступом.
• Отсутствие утомляемости при выполнении работ.
• Длительный ресурс эксплуатации при осуществлении смазки.
• Простота выполнения операций.

Единственный минус – увеличенная, по сравнению с традиционным крюком, стоимость.

Аналогичный принцип действия у клещей, применяемых для вязки. Рабочие плоскости фиксируют концы проволоки и закручивают их при перемещении клещей. Применение реверсивных устройств сокращает продолжительность процесса фиксации прутков, облегчает выполнение операций.

Вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.
